Montage d’une charpente de toiture en gradins

bruno

Voici un extrait gratuit du guide de construction :

Pour avoir une image globale de la charpente d’une toiture en gradins, vous pourrez consulter l’article qui traite de l’anatomie de ce type de toiture.

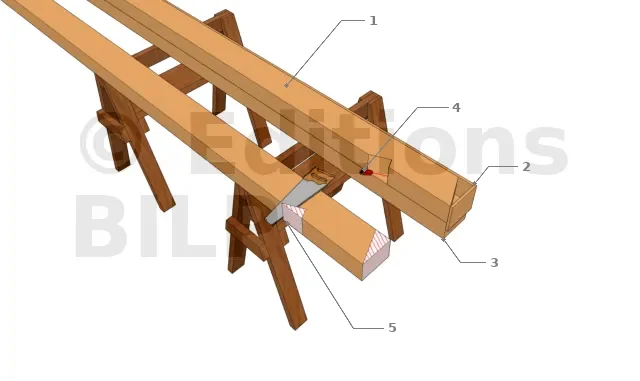

Préparer les éléments de la charpente

Pour cette étape, il vous suffit de vous référer à cet article.

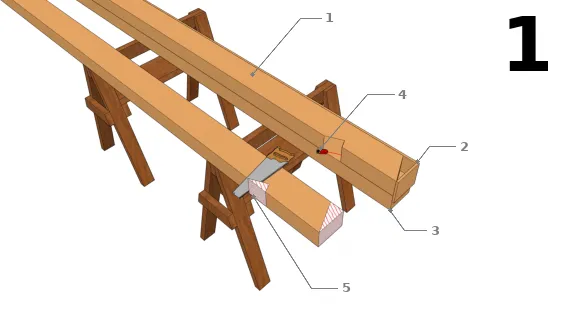

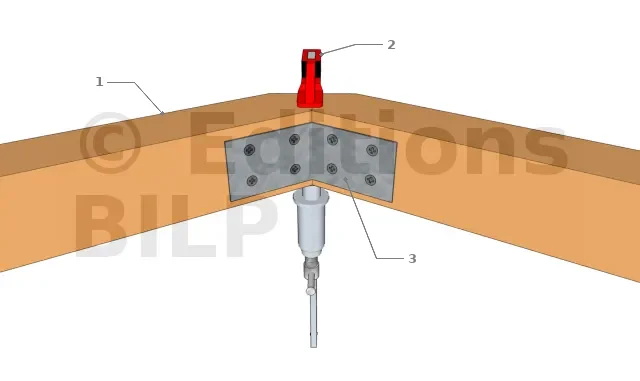

Assembler et fixer les traverses
  • 1. Assembler les traverses

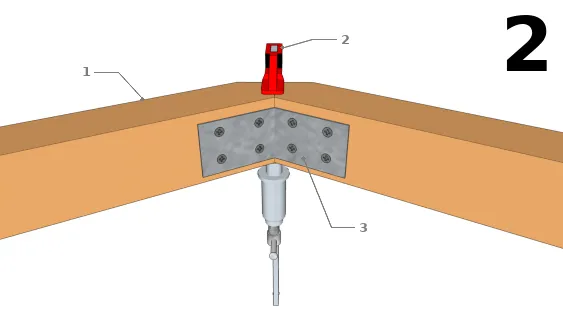

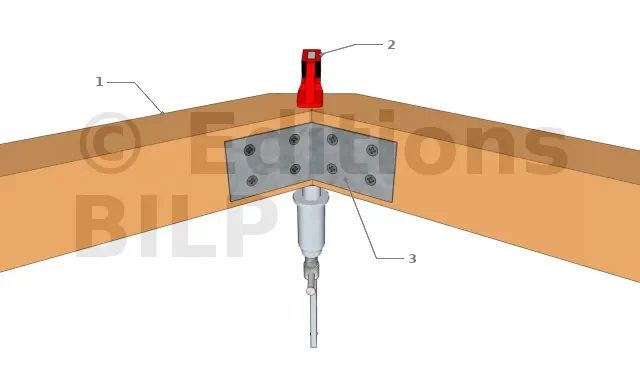

  • 2. Utiliser un serre-joint pour maintenir les deux traverses entre elles
  • 3. Fixer les traverses en utilisant une équerre métallique qui sera fixée aux traverses par des vis ou des clous. Pour des raisons d’esthétique, il est préférable de fixer les équerres du côté intérieur des traverses.

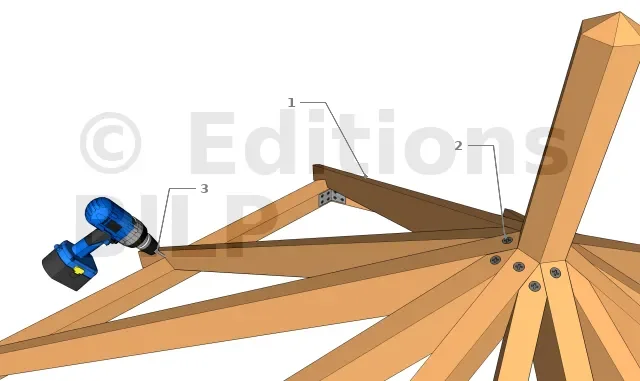

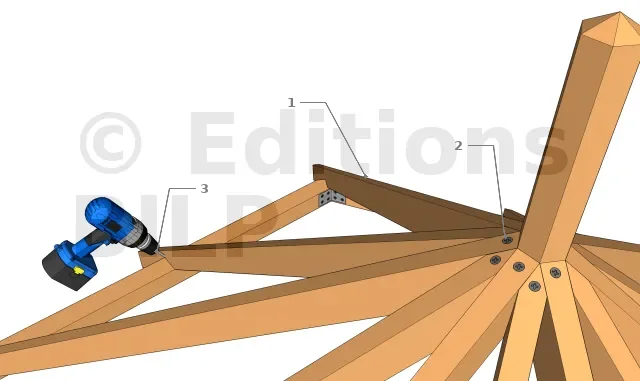

Assembler et fixer les chevrons principaux et intermédiaires
  • 1. Poser et assembler les chevrons principaux et intermédiaires
  • 2. Fixer les têtes des chevrons à la clé de charpente par vissage ou clouage

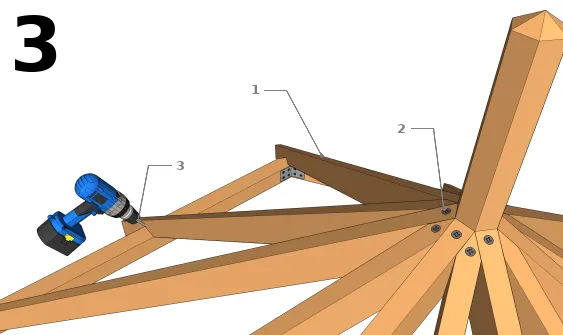

  • 3. Fixer les chevrons aux traverses par vissage au niveau des arasements

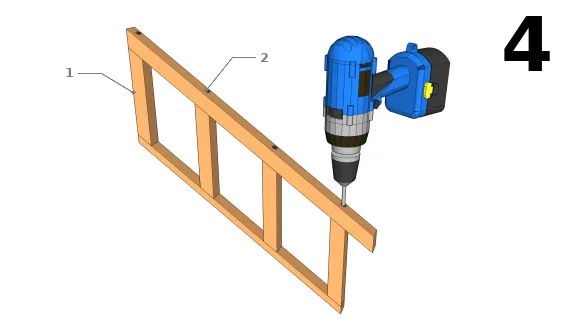

Assembler et fixer les modules de chevrons de gradin en dehors de la charpente
  • 1. Assembler les entretoises aux chevrons
  • 2. Fixer les deux extrémités de chaque entretoise aux chevrons par vissage ou par clouage en passant par les chevrons

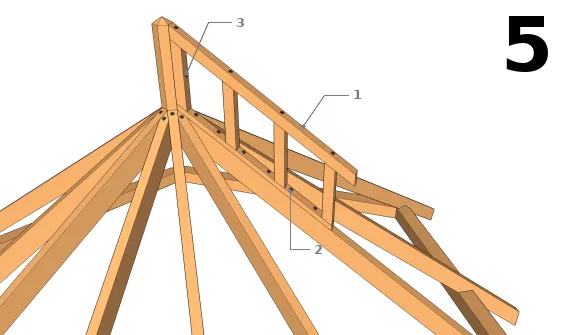

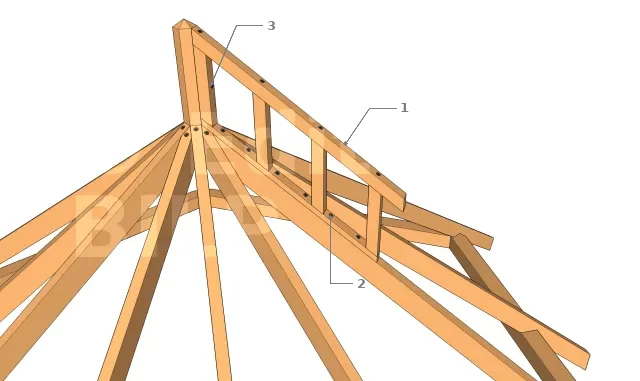

Fixer les modules de chevrons de gradin aux chevrons
  • 1. Poser les modules de chevrons de gradin au-dessus des chevrons principaux
  • 2. Fixer les modules de chevrons aux chevrons principaux par vissage ou par clouage
  • 3. Fixer les modules de chevrons à la clé de charpente par vissage ou par clouage

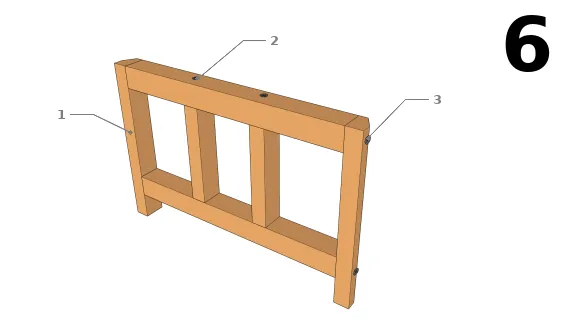

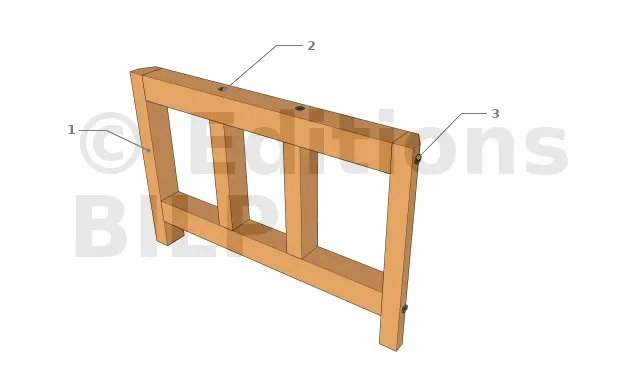

Assembler et fixer les traverses et les entretoises formant le gradin en dehors de la charpente
  • 1 : Assembler les traverses et les entretoises

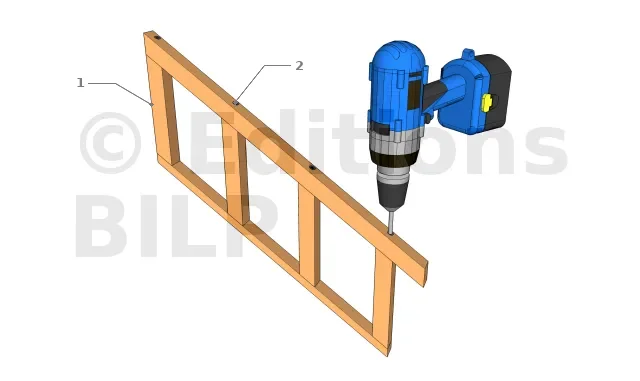

  • 2. Fixer les extrémités des entretoises intérieures aux traverses par vissage ou par clouage
  • 3. Fixer les entretoises latérales aux traverses par vissage ou par clouage

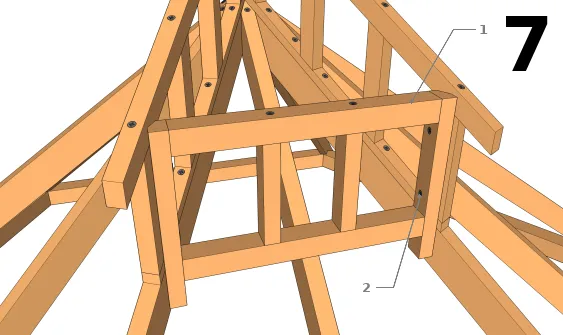

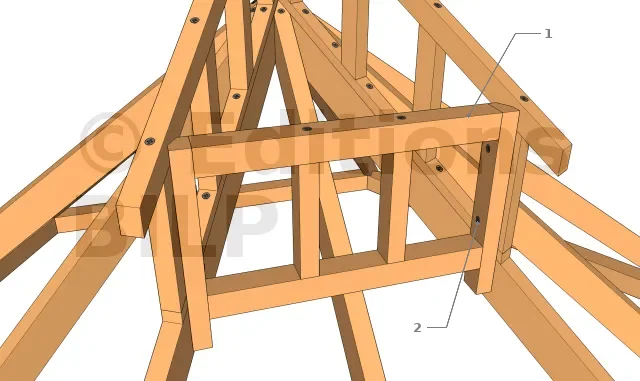

Fixer l’ensemble aux modules de chevrons
  • 1. Insérer l’ensemble obtenu dans l’étape précédente entre les modules de chevrons de gradin
  • 2. Fixer chaque côté de l’ensemble aux modules de chevrons par vissage ou par clouage

[...]
