Voici un extrait gratuit du guide de construction :

Dans une charpente à toiture en croupes, il existe deux croupes possibles, à savoir la croupe droite et la croupe biaise .

La croupe droite

On distingue une croupe droite dans les ouvrages de forme rectangulaire, où le pignon va être perpendiculaire au long pan. Dans une croupe droite, les empannons de la croupe vont être posés perpendiculairement à la panne sablière du pignon.

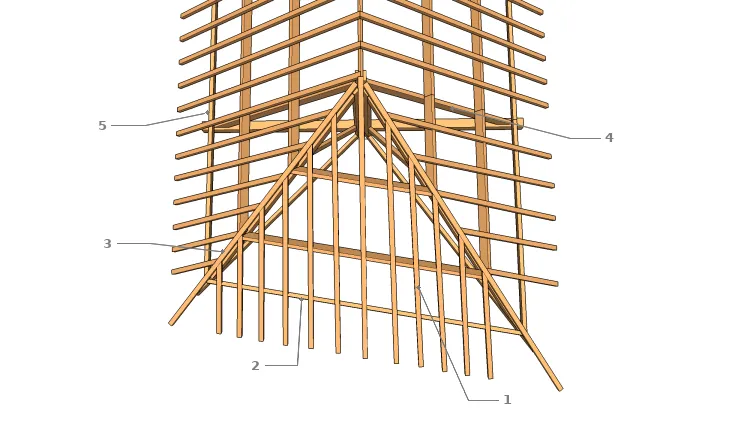

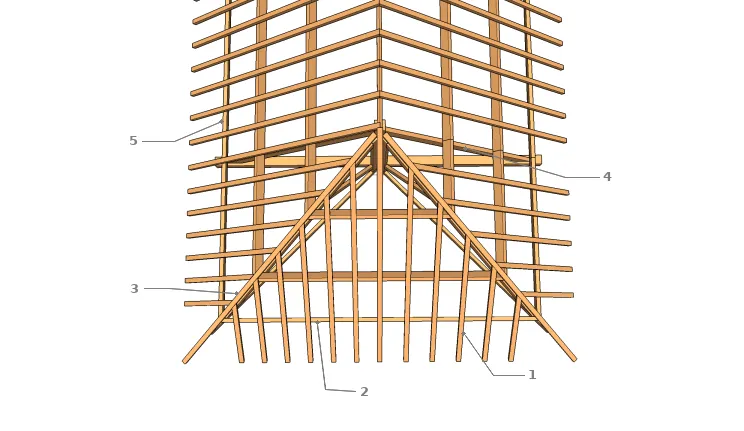

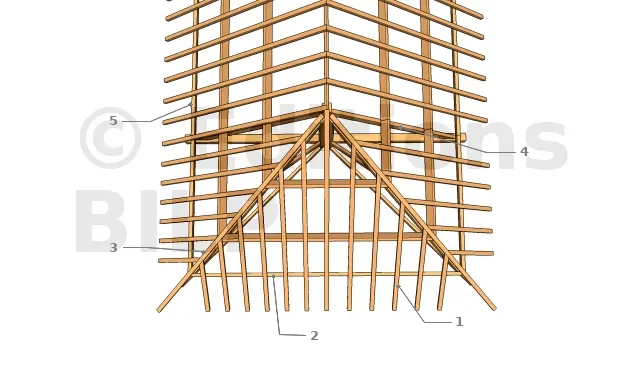

Croupe droite
  • 1 : Empannon
  • 2 : Panne sablière dans le sens du pignon
  • 3 : Chevron d’arêtier
  • 4 : Ferme
  • 5 : Panne sablière dans le sens du long pan

La croupe biaise

On distingue une croupe biaise dans les ouvrages où le pignon ne forme pas un angle droit avec le long pan. De ce fait, l’ouvrage n’aura pas une forme rectangulaire. Il existe trois types de croupes biaises.

Croupe biaise où la ferme est parallèle à la panne sablière ou au pignon
Dans ce type de croupe biaise, la ferme va être posée de façon à être parallèle à la panne sablière du pignon tandis que les empannons et la demi-ferme de croupe auront la même direction que la panne faîtière et les pannes sablière posées dans le sens du long pan.

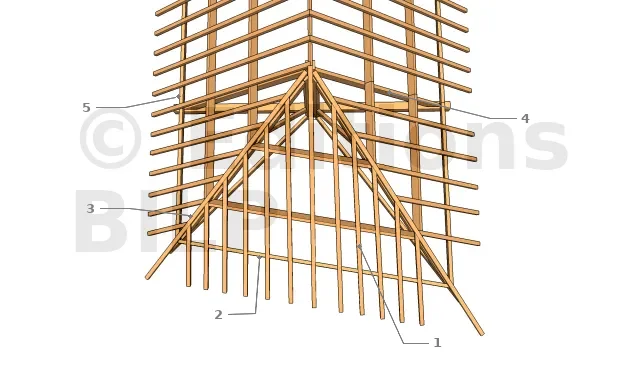

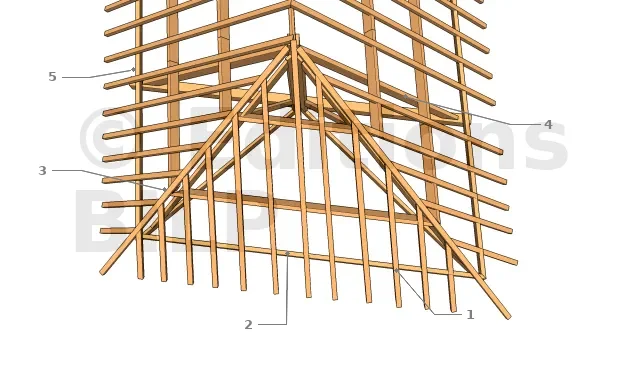

Ferme parallèle à la panne sablière
  • 1 : Empannon
  • 2 : Panne sablière dans le sens du pignon
  • 3 : Chevron d’arêtier
  • 4 : Ferme
  • 5 : Panne sablière dans le sens du long pan

Croupe biaise où la demi-ferme de croupe et les empannons sont en biais
Dans cette croupe biaise, la ferme va être perpendiculaire à la panne sablière posée dans le sens du long pan de l’ouvrage tandis que la demi-ferme de croupe et les empannons vont être posés en biais sur la panne sablière du pignon.

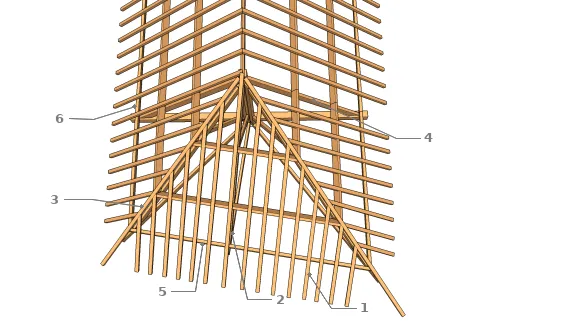

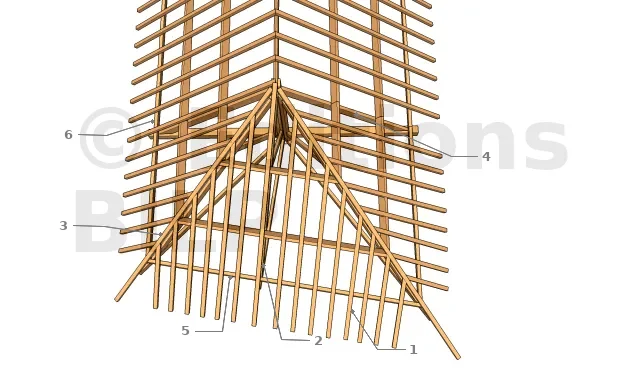

Demi-ferme de croupe et empannons en biais
  • 1 : Empannon
  • 2 : Demi-ferme de croupe
  • 3 : Chevron d’arêtier
  • 4 : Ferme
  • 5 : Panne sablière dans le sens du pignon
  • 6 : Panne sablière dans le sens du long pan

Croupe biaise où la demi-ferme de croupe et les empannons sont parallèles au long pan
Dans ce type de croupe, la ferme est perpendiculaire à la panne sablière posée dans le sens du long pan tandis que la d[...]
