Les demi-fermes d’une charpente de toiture à croupes

Bruno

La toiture à croupes est une toiture qui est assez particulière du fait de la présence des croupes. Pour connaître l’appellation des divers éléments, il vous suffit de découvrir l’anatomie d’une charpente de toiture à croupes.

Voici un extrait gratuit du guide de construction :

Une croupe peut-être formée par trois demi-fermes qui vont supporter les pannes intermédiaires.

L’une de ces demi-fermes, appelée demi-ferme de croupe, est placée de manière à ce qu’elle ait la même direction que la panne faîtière. En général, elle n’est utilisée que dans le cas où vous avez des combles dotées d’une grande largeur.

Les deux autres demi-fermes sont les demi-fermes d’arêtiers. Pour chacune des demi-fermes d’arêtiers, l’une des extrémités sera assemblée au niveau de la ferme la plus proche de la croupe tandis que l’autre extrémité sera placée au niveau de l’intersection des pannes sablières du long pan et du pignon.

L’ensemble formé par les trois demi-fermes de la charpente en croupe est assemblé contre la ferme, au niveau de sa partie basse, par un sabot métallique.

Vue 3d
Demi-fermes d’une croupe
  • 1 : Ferme
  • 2 : Demi-fermes d’arêtiers
  • 3 : Demi-ferme de croupe
  • 4 : Sabot métallique
Vue 3d

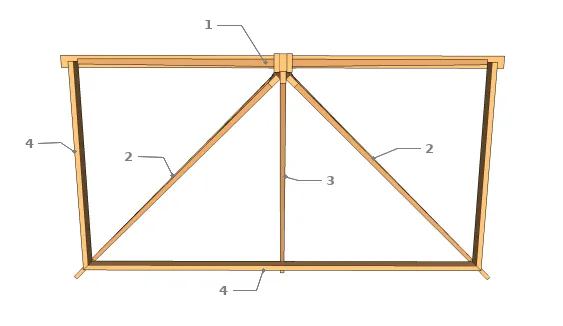

Vue en plan des demi-fermes d’une croupe
  • 1 : Ferme
  • 2 : Demi-fermes d’arêtiers
  • 3 : Demi-ferme de croupe
  • 4 : Pannes sablières

[...]
