La pose d’une panne simple sur poteau

bruno

Comment fixer une panne simple sur un poteau ? un poinçon ?

Voici un extrait gratuit du guide de construction :

La fixation de la panne sur le poteau doit permettre la transmission des efforts descendants (surcharge neige, charge de structure) et des efforts liés au vent.

La panne horizontale

Cas d’une fixation avec encoche

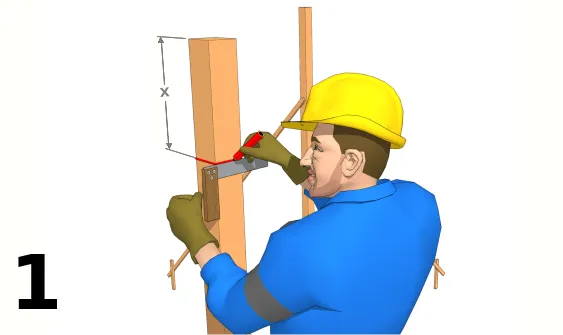

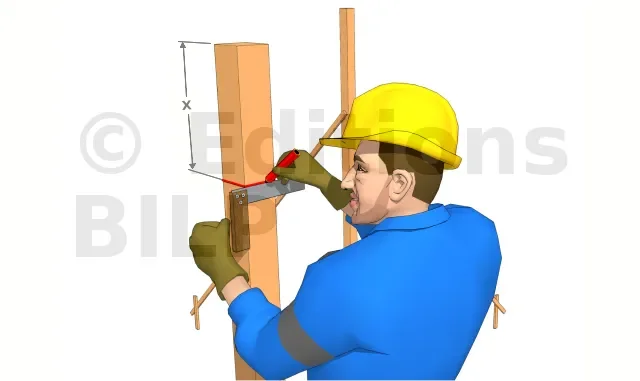

Prendre le repère pour une panne à la hauteur prévue
  • x : hauteur à partir du haut du poteau et la face inférieure de la panne

Mesurer, à partir du haut du poteau, la face inférieure de la panne. Tracer ensuite avec une équerre ce repère sur toute la largeur du poteau.

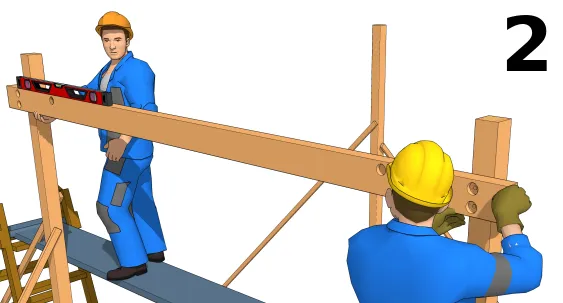

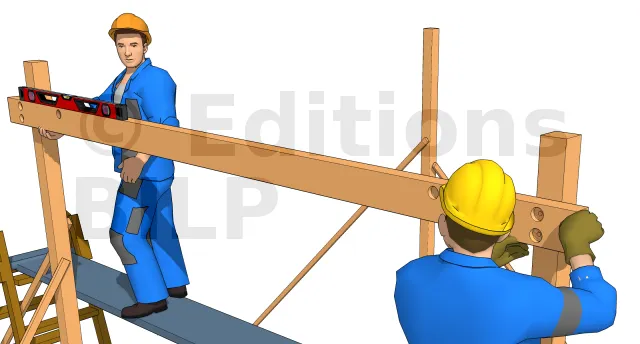

Repérer la position de la panne sur l’autre poteau

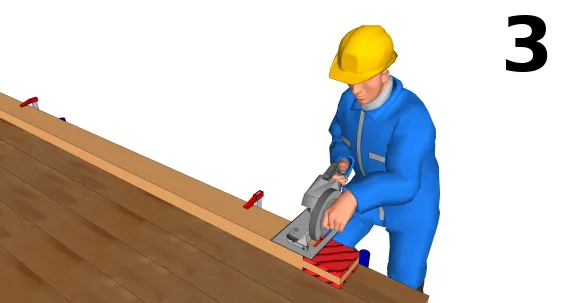

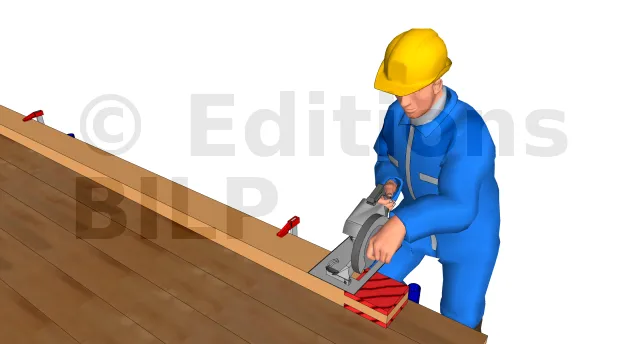

Réaliser l’encoche

Démonter le poteau, prendre l’épaisseur de l’encoche à réaliser avec une équerre et réaliser l’encoche en enlevant la partie excédentaire. Pour ce faire, consulter l’article sur la réalisation d’une encoche à mi-bois.

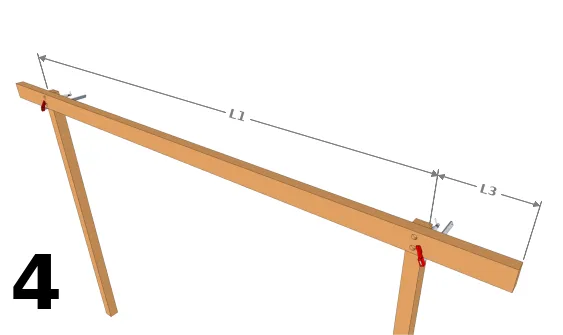

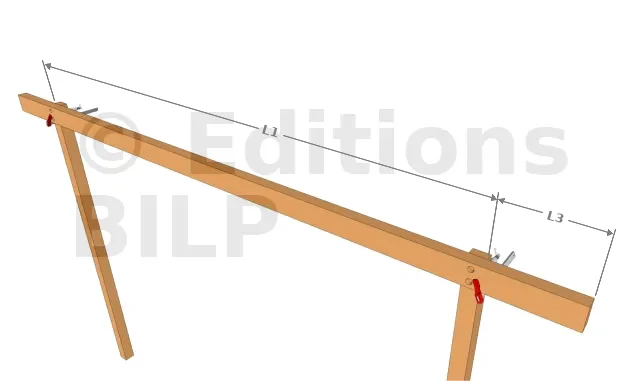

Fixer les pannes provisoirement avec des serre-joints
  • L1 : distance entre les deux extrémités des poteaux
  • L3 : porte-à-faux

Avec au moins deux serre-joints, serrez les deux pannes contre le poteau. Assurez-vous que les porte-à-faux sur les côtés sont à la bonne longueur.

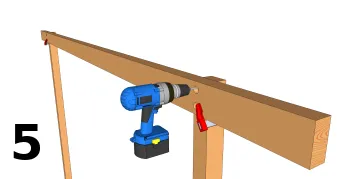

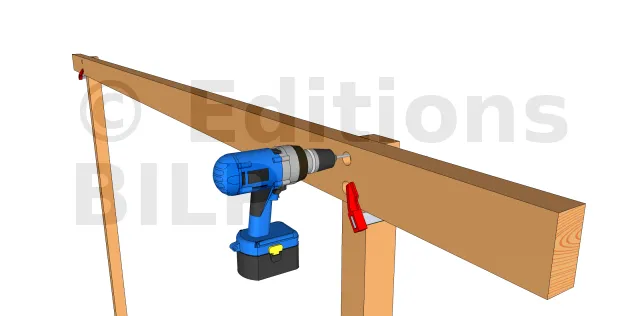

Percer les poteaux
  1. Avec un long foret à bois de même diamètre que la tige filetée, percez les poteaux au travers de la panne. Efforcez-vous d’être correctement dans l’axe. Ne chercher pas à traverser du 1er coup car vous risquerez d’arriver de travers sur l’autre face. Aller seulement jusqu’à la mi-largeur du poteau.
  2. Percer tous les trous, enlever ensuite la panne et continuer à percer sur la face opposée. Vous aurez plus de vision car il y aura moins de profondeur de cette façon.

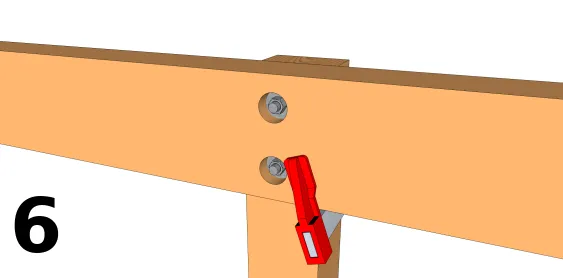

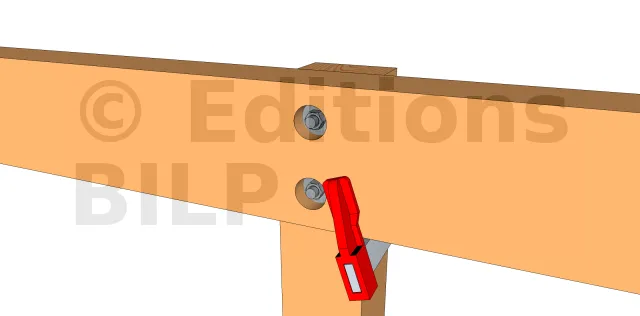

Fixer les boulons de fixation
  1. Insérer la tige filetée.
  2. Insérer les rondelles dans les trous borgnes.
  3. Visser les écrous et serrez fortement. Pour l’usage d’une tige filetée, il faut contrer le serrage avec une clé de l’autre côté de l’écrou tandis qu’une autre clé est utilisée pour le serrage.

Rondelles

Plus d'infos

Écrous hexagonaux

Plus d'infos

Tiges filetées

Plus d'infos




Cas d’une fixation simple avec boulons

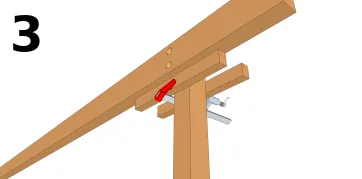

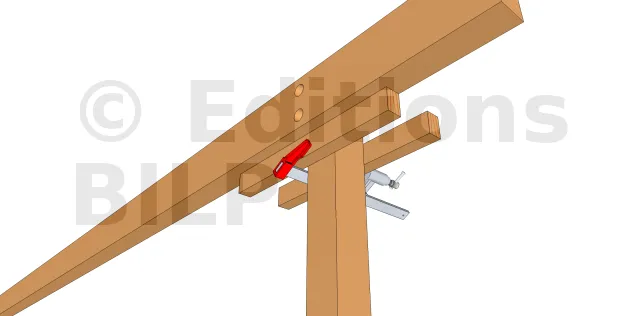

Créer des supports temporaires avec des tasseaux

A l’aide d’un serre-joint, fixer deux tasseaux de part et d’autre des deux faces du poteau sous les traits de repère précédents. Faire de même pour l’autre poteau.

Continuer ensuite à partir de l’étape 4 précédente.

La panne en pente

La panne inclinée est le cas de la pose d’une couverture en tôle, nécessitant des chevrons perpendiculaires déversant et donc des pannes suivant la pente.

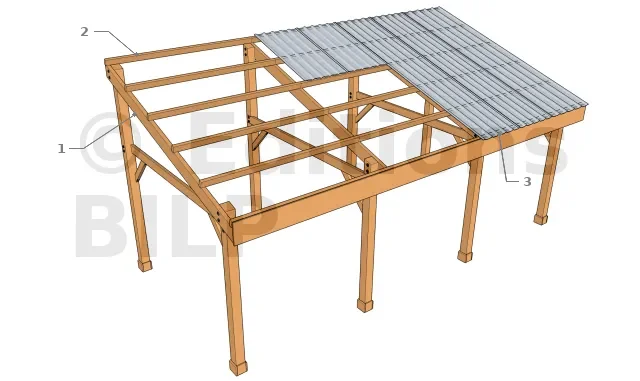

Couverture monopente avec panne en pente
  • 1 : Panne en pente
  • 2 : Chevron déversant
  • 3 : Tôle

Les pannes sont fixées sur les poteaux par de simples boulons. Elles peuvent aussi être fixées par encoche.

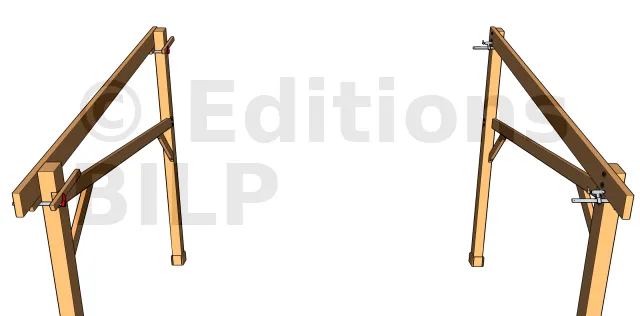

Fixation d’une panne inclinée
  • A gauche, nous avons une panne fixée par un simple boulonnage. Les tasseaux de pose sont inclinés suivant la pente.
  • A droite, nous avons une panne fixée par encoche et par boulonnage

Pour les étapes de mise en oeuvre, voir le chapitre la technique de pose d’une panne horizontale précédent.


[...]
