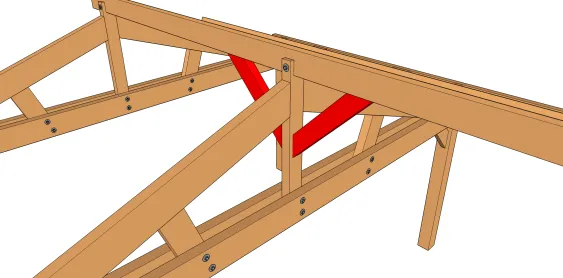

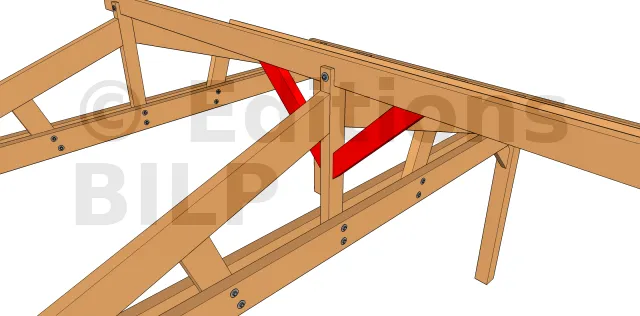

Cette technique s’appelle « lien de faîtage ». Elle permet de se prémunir des déversements d’une série de fermes successives dû à des efforts accidentels d’allure horizontale ou oblique pour les vents en pignon. Pour ce faire, on procède à la liaison des poinçons aux pannes faîtières pour les fermes qui s’appuient sur des murs porteurs. Cette connexion est assurée par les contrefiches ou liernes assemblées par tenon, mortaise, embrèvement et chevillés si besoin, et avec une inclinaison proche de 45°. Ce même procédé peut être refait entre poteaux et pannes sablières pour le cas des fermes s’appuyant sur des poteaux, permettant ainsi de disposer de trois plans de contreventement.

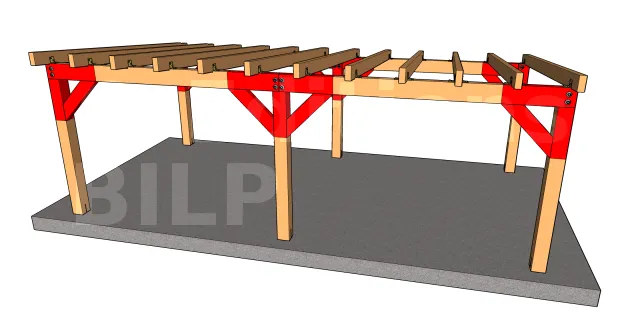

En plus des charges verticales, la charpente est également soumise à des forces horizontales. Pour y faire face, dans le plan des fermes, on réalise des contreventements grâce à la triangulation des éléments les constituants. Cette triangulation est formée par le bras de contreventement, le poteau et la panne. Selon le sens des efforts, le bras travaille en traction ou en compression. Pour plus de détails sur ce système de contreventement, vous pouvez consulter l’article sur la description d’un contreventement.
Les différents types de pose et mode de fixation des contreventements
Un autre système de contreventement est le bras de contreventement. Toujours par triangulation, il permet de solidariser les parties horizontales et verticales annulant ainsi l’effet rotule au niveau des assemblages.

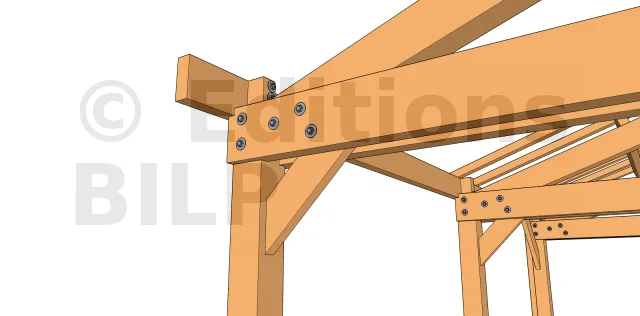

Le bras de contreventement peut être placé :
- sur la face d’un poteau et sous la face d’une panne ou d’un chevron

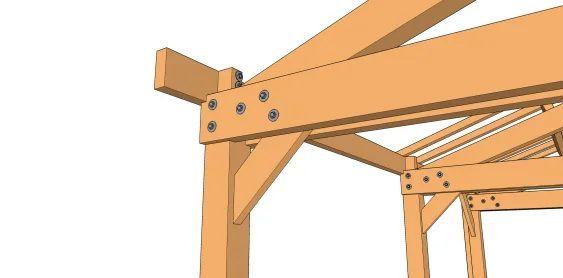

- entre un poteau et un moisage (comme sur l’image)
- à l’extérieur de la structure sous encoches
- à l’extérieur de l’ouvrage
Mais dans certains cas, ces systèmes ne sont pas possibles et il faudra réaliser un entretoisement et un contreventement.
Pour plus de détails, nous vous invitons à consulter l’article sur Les techniques de pose des bras de contreventement.

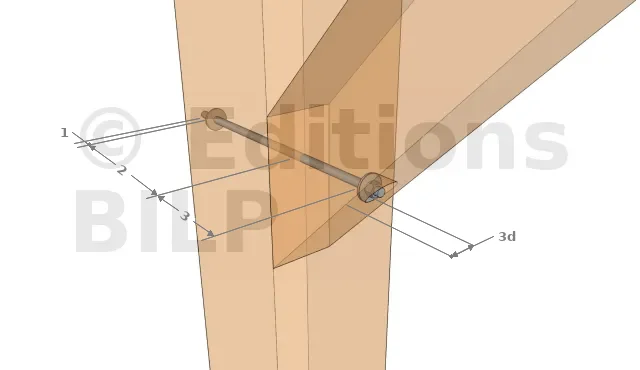

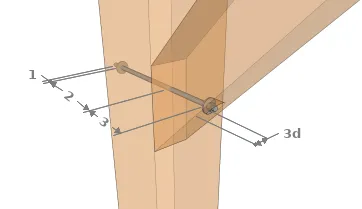

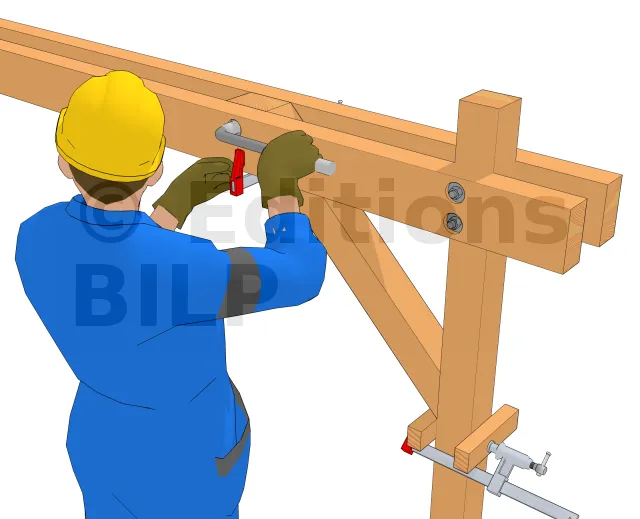

Selon les techniques de fixation, les accessoires à utiliser sont différents. Ainsi, nous pouvons avoir recours au clouage, au vissage, au tire-fonds, au boulonnage (comme sur l’image) ou encore au tenon-mortaise.
Pour découvrir quel type de fixation employer pour la réalisation de votre contreventement ainsi que les accessoires adéquats , vous pouvez consulter l’article sur Les accessoires et techniques de fixation du bras de contreventement.

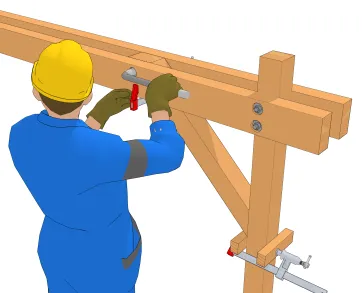

Après avoir déterminé les types de pose et les accessoires, pour connaître les étapes à suivre lors de la mise en œuvre, il vous sera nécessaire de consulter l’article sur La pose des bras de contreventement.

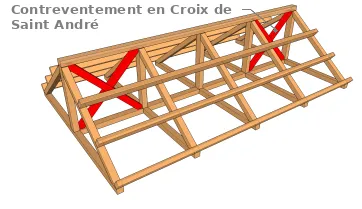

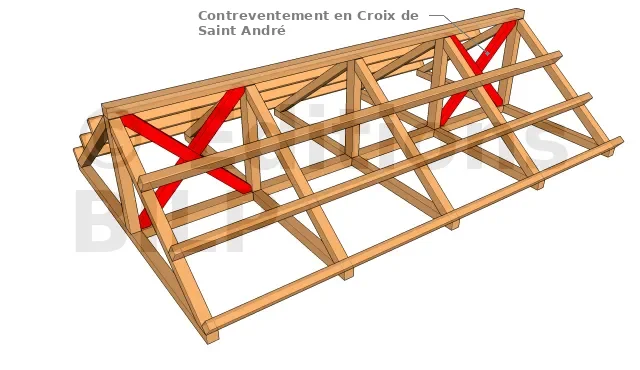

Pour le cas des efforts appliqués importants, on peut recourir à un panneau de contreventement composé de deux diagonales en croix de Saint André et d’une traverse basse moisant les pieds des poinçons et des deux diagonales.
[...]
