Elle consiste à un premier prédimensionnement des éléments de la ferme ou plus précisément un premier choix de sections qui seront par la suite vérifiés par calculs si elles sont insuffisantes, suffisantes, ou surdimensionnées.

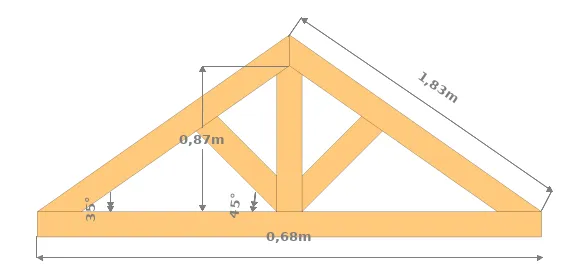

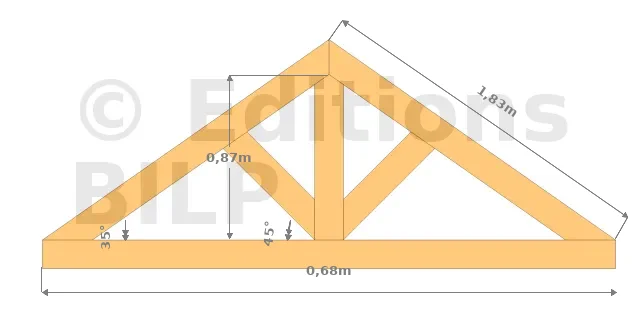

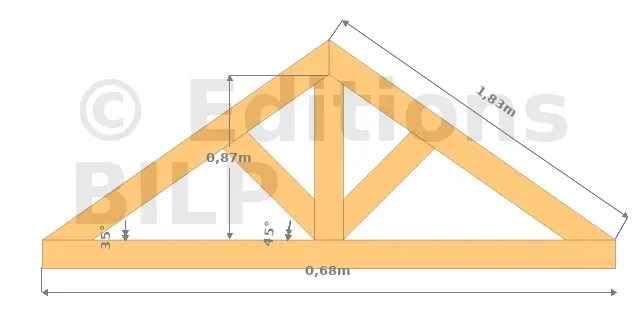

Pour notre exemple, nous avons pris les caractéristiques suivantes :
- une couverture en tôle ondulée galvanisée
- une pente de 35°
- une fermette en E
- une section standard de 50 x 150mm pour chaque élément de la fermette

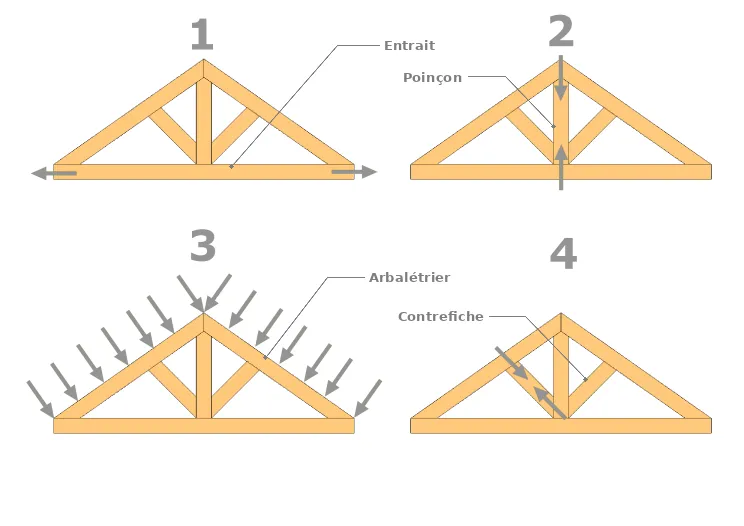

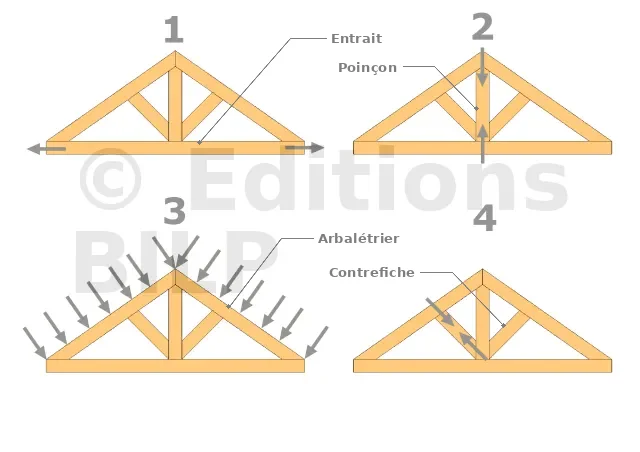

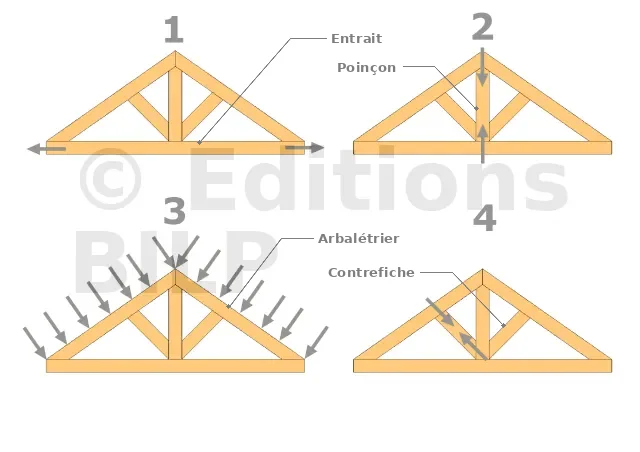

La première étape consiste à déterminer la nature des sollicitations s’appliquant à chaque élément structurel de la ferme. Nous avons généralement sur :
1. l’entrait : une traction axiale
2. le poinçon : une compression axiale
3. les arbalétriers : une flexion composée (flexion-compression)
4. les fiches et contrefiches : une compression oblique
| Récapitulation des caractéristiques des éléments de la ferme de notre exemple |
|---|
| Désignation-(nombre) | Section | Longueur | Inclinaison | Sollicitations |
|---|---|---|---|---|
| Entrait (1) | 50 x 150 mm | 3,00 m | - | Traction axiale |
| Poinçon (1) | 50 x 150 mm | 0,87 m | - | Compression axiale |
| Arbalétriers (2) | 50 x 150 mm | 1,83 m | 35° | Flexion composée (flexion+compression) |
| Contrefiches (2) | 50 x 150 mm | 0,68 m | 45° | Compression oblique |
[...]
