L’assemblage d’une demi-ferme et d’une ferme

bruno

Une demi-ferme est nécessaire dans le cas d’une toiture avec croupe ou en pavillon. Avec la ferme, elle sert à maintenir les pannes et/ou chevrons de la charpente.

Dans une toiture à croupes, il est souvent utile de faire appel à la technique de demi-ferme. Elle est généralement fixée à une ferme porteuse. Ci-après quelques techniques pour les assemblages de ces éléments, ainsi que l’assemblage de deux fermes pour toiture en pavillon.

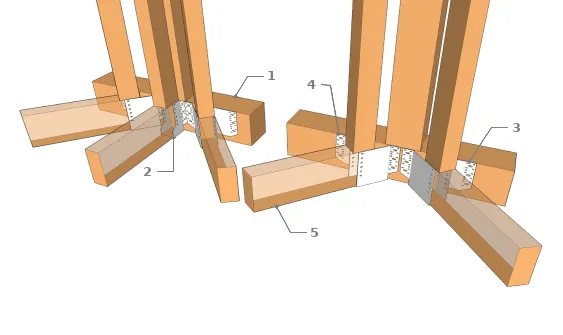

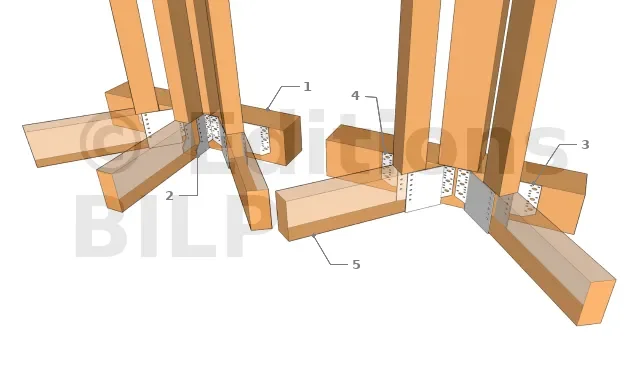

Assemblage par sabot

Avec sabots
  • 1 : Entrait principal
  • 2 : Sabot droit à aile extérieure. Le modèle avec aile intérieure est aussi adapté.
  • 3 : Sabot à 45° droite
  • 4 : Sabot à 45° gauche
  • 5 : Demi-ferme

Pour des demi-fermes ayant des pièces à sections importantes, il est recommandé d’utiliser des sabots pour ces assemblages. En effet, la charge portante de ce connecteur est plus efficace.

Les sabots

Plus d'infos

Assemblage par étrier pour croupe

La demi-ferme est assemblée sur la ferme par le biais d’un étrier pour croupe. Les entraits sont donc au même niveau. La ferme principale (porteuse) supporte plus de charge que la demi-ferme. En effet, à part la charge climatique et la charge de structure répartie, elle absorbe une partie de la charge de la demi-ferme fixée sur elle. Il est toujours obligatoire de consulter le fournisseur pour savoir les propriétés des connecteurs. Ces connecteurs sont généralement adaptés pour les fermettes (fermes avec éléments de faibles dimensions) contrairement aux sabots.

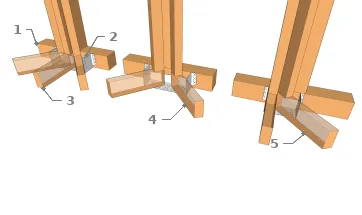

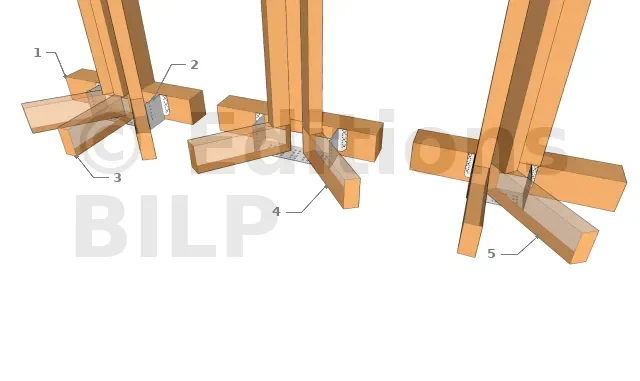

Avec étrier droit
  • 1 : Entrait de la ferme principale
  • 2 : Étrier droit pour croupe
  • 3 : Une demi-ferme droite et deux demi-fermes inclinées
  • 4 : Deux demi-fermes inclinées
  • 5 : Une demi-ferme droite et une demi-ferme inclinée

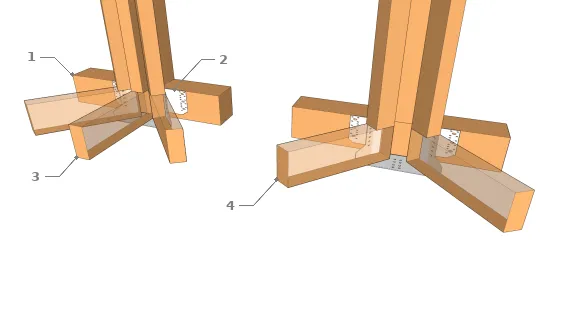

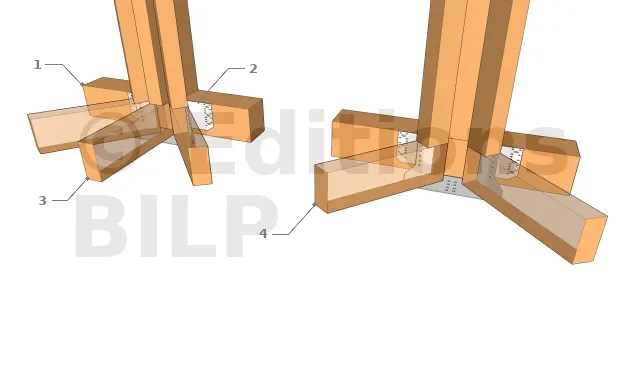

Avec étrier à ailes ouvertes à 45°
  • 1 : Entrait ferme principale
  • 2 : Étrier à ailes ouvertes à 45°
  • 3 : Une demi-ferme droite et deux demi-fermes inclinées
  • 4 : Deux demi-fermes inclinées

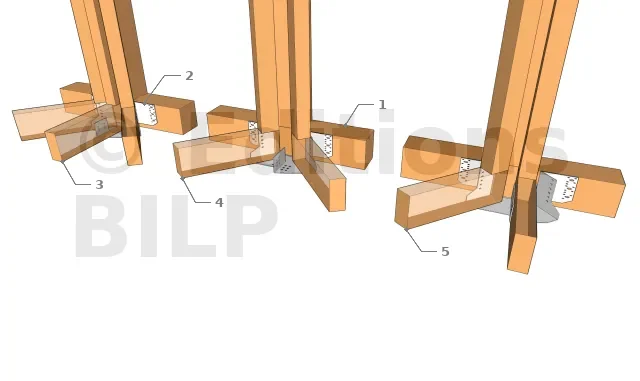

Avec étrier à âme centrale
  • 1 : Entrait ferme porteuse
  • 2 : Étrier à âme centrale et ailes ouvertes à 45°
  • 3 : Une demi-ferme droite et deux demi-fermes inclinées
  • 4 : Deux demi-fermes inclinées
  • 5 : Une demi-ferme droite et une demi-ferme inclinée


Étriers

Plus d'infos

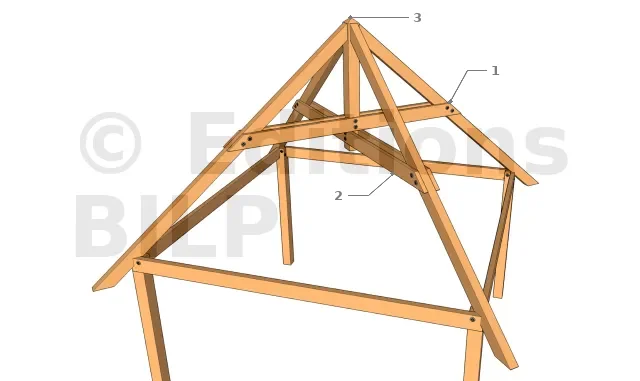

Superposition d’entraits

Superposition d’entraits
  • 1 : Entrait supérieur
  • 2 : Entrait inférieur
  • 3 : Poinçon

Les deux demi-fermes ont un seul poinçon en commun.


Technique utilisée pour répartir les efforts avec égalité. Les entraits des deux fermes se partagent les charges de toiture car aucune ferme ne tient l’autre, ils sont liés par le poinçon.

Les deux entraits ne sont pas au même niveau, les fermes sont à entraits retroussés. Cette technique est adaptée pour la toiture en pavillon.
