L’assemblage d’une ferme à entrait retroussé aux poteaux

bruno

Avec un entrait retroussé, ce sont les arbalétriers de la ferme qui se fixeront sur ses supports. Plusieurs techniques sont utilisables pour fixer ce type de ferme, dont voici les plus courantes.

Voici un extrait gratuit du guide de construction :

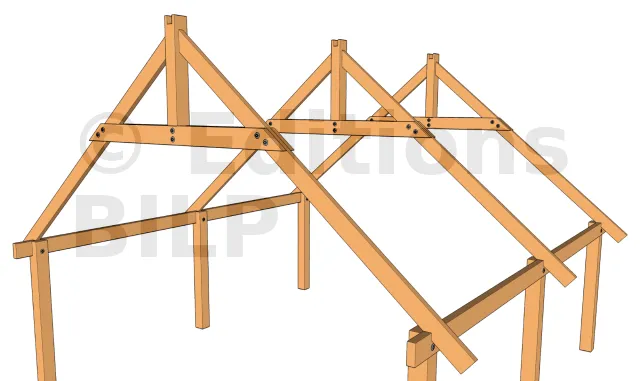

Arase sur poutre

Arase sur poutre

Les arbalétriers sont fixés sur les pannes avec des équerres, pattes de solivage, simple tirefonnage pour charge importante ; ou encore par simple vissage pour charge moins importante. Voir ces méthodes sur les techniques de fixations des chevrons.

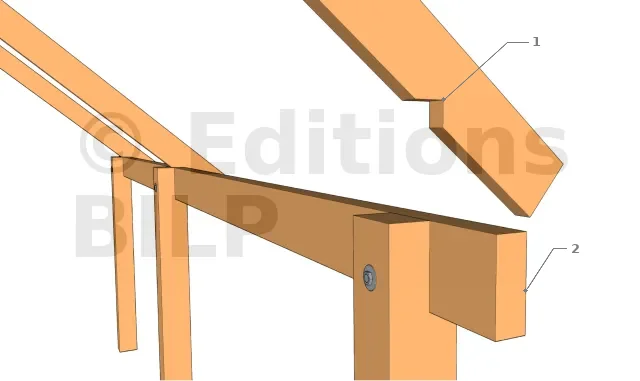

Détails de fixations
  • 1 : Arase sur arbalétrier
  • 2 : Poutre

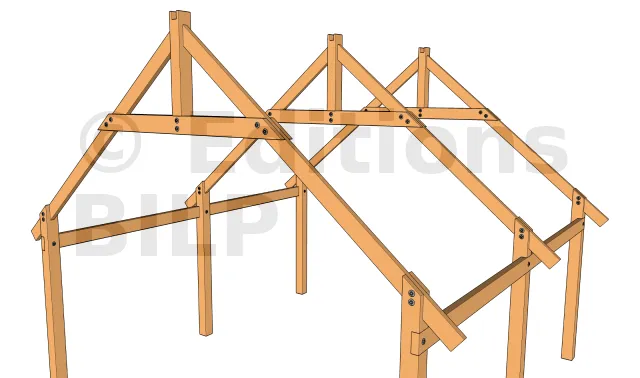

Encoche sur poteau

Les arbalétriers sont fixés sur les encoches par boulonnage.

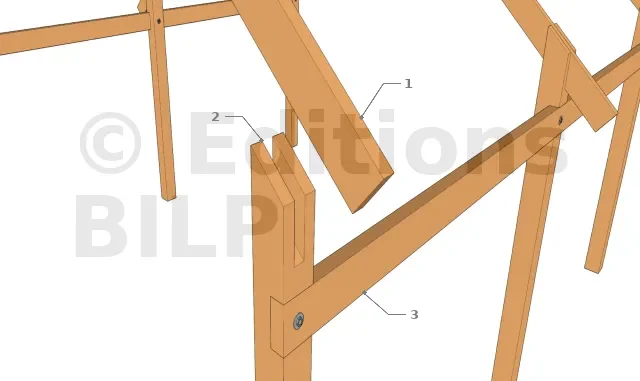

Détails de fixations
  • 1 : Arbalétrier
  • 2 : Encoche oblique
  • 3 : Tirant

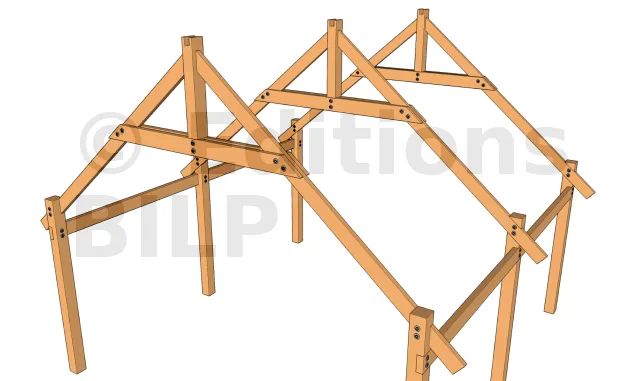

Entaille sur poteau

Entaille sur poteau

La fixation des arbalétrier sur les poteaux se fait soit par boulonnage, soit par cheville en bois. Ces accessoires doivent être calculés de façon à résister aux forces de cisaillement à soutenir.

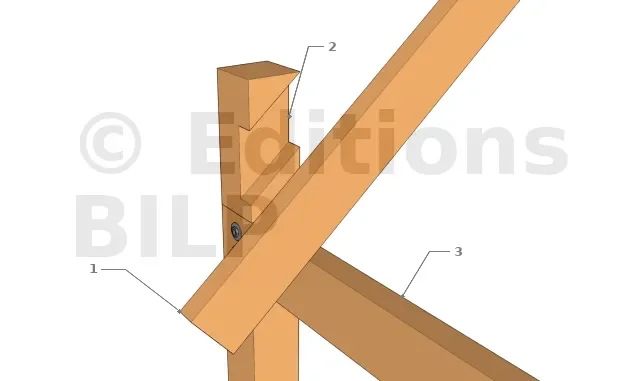

Détails de fixations
  • 1 : Arbalétrier
  • 2 : Entaille oblique
  • 3 : Tirant

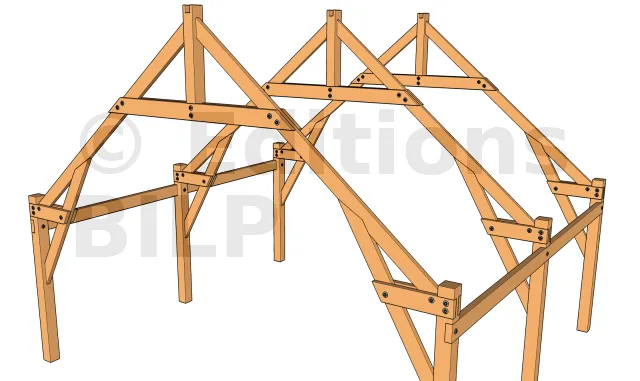

Blochet et jambe de force

Blochet et jambe de force

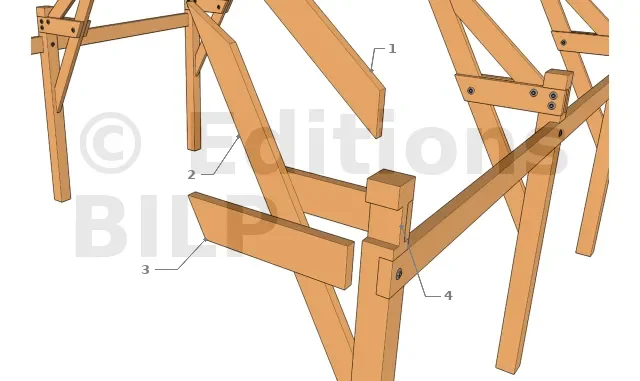

Détails de fixations
  • 1 : Arbalétrier
  • 2 : Jambe de force
  • 3 : Blochet
  • 4 : Encoche pour blochet

[...]
