Réalisation et fixation d’une échantignole

bruno

Voici un extrait gratuit du guide de construction :

Réalisation d’une échantignole

Une échantignole, qui est une pièce de la charpente, est en général réalisée à partir des chutes de bois. Lorsque vous choisissez une chute de bois pour la réalisation de votre échantignole, vous devrez choisir celle qui a la même largeur que votre arbalétrier.

Avant de tracer une échantignole, que ce soit une échantignole pour une panne à dévers ou pour une panne d’aplomb, vous devrez connaître les dimensions de votre échantignole et la section de la panne intermédiaire que l’échantignole va supporter.

Pour le dimensionnement de votre échantignole, voir cet article.

Une fois les échantignoles dimensionnées, il vous suffit de les tracer sur votre chute de bois.

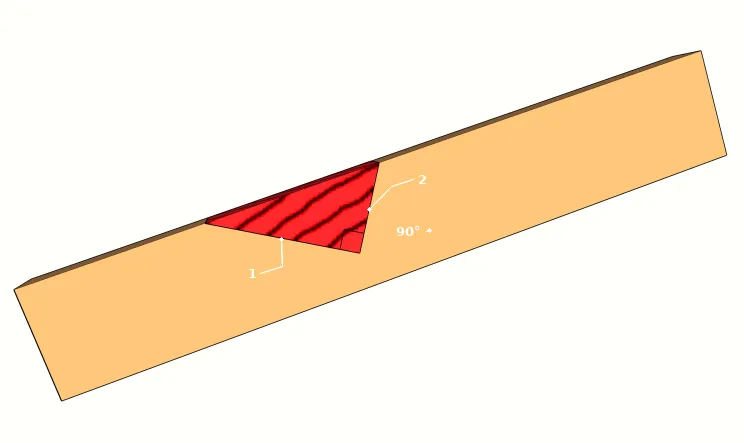

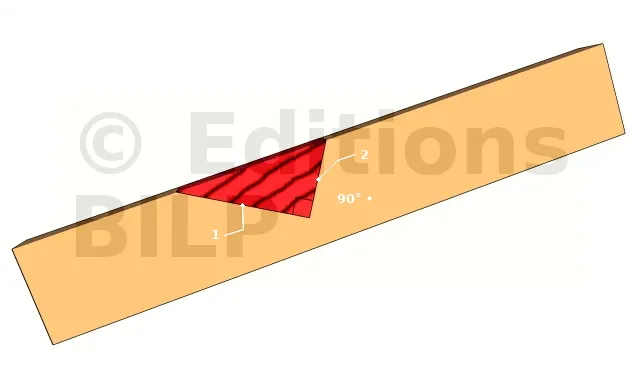

Traçage d’une échantignole pour une panne à dévers
  • 1 : Base de l’échantignole
  • 2 : Hauteur de l’échantignole

A la suite du dimensionnement, vous avez les valeurs de la base et la hauteur de l’échantignole. Pour le traçage, il vous suffit alors de tracer la base de l’échantignole et d’utiliser ensuite une équerre pour tracer la hauteur de l’échantignole qui fait un angle droit avec la base.

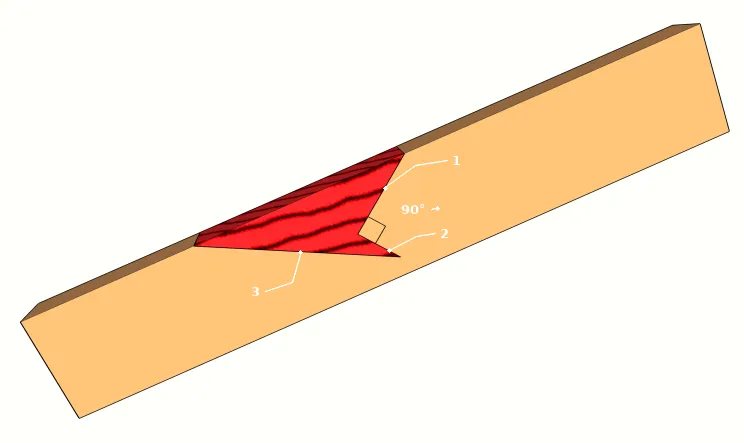

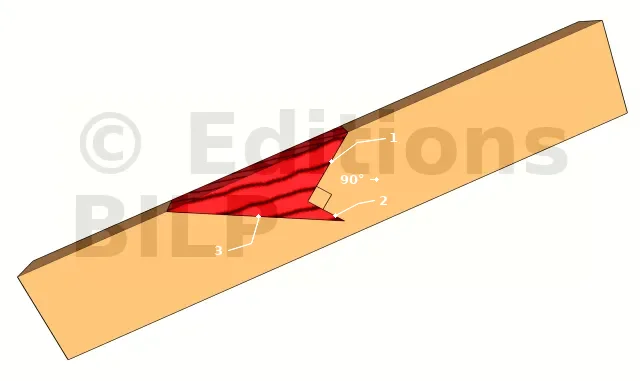

Traçage d’une échantignole pour une panne d’aplomb
  • 1 : Hauteur de l’échantignole
  • 2 : Largeur de l’échantignole
  • 3 : Base de l’échantignole

Après le dimensionnement, vous avez les valeurs de ces 3 dimensions. Pour le traçage, commencer par tracer la hauteur de l’échantignole. Une fois cela fait, tracer la largeur de celle-ci en vous assurant que la largeur fasse un angle de 90° par rapport à la hauteur. Pour finir, il vous suffira de tracer la base de votre échantignole.

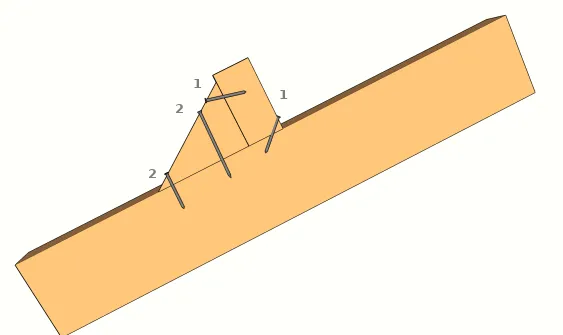

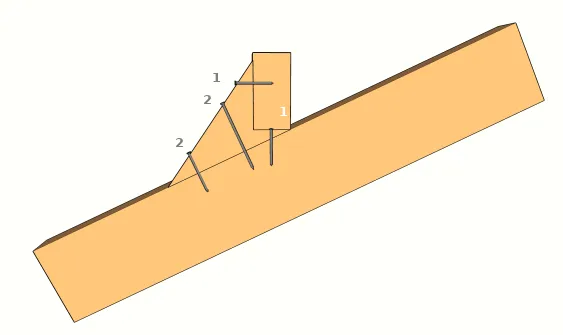

Fixation d’une échantignole

Les échantignoles sont fixées aux pannes et à l’arbalétrier par des pointes. Quand vous choisissez les pointes que vous allez utiliser pour fixer l’échantignole, assurez-vous qu’elles aient une longueur suf[...]

...Il y a une suite !
