Comment correctement dimensionner votre échantignole ?

Dimensionnement d’une échantignole pour panne à dévers

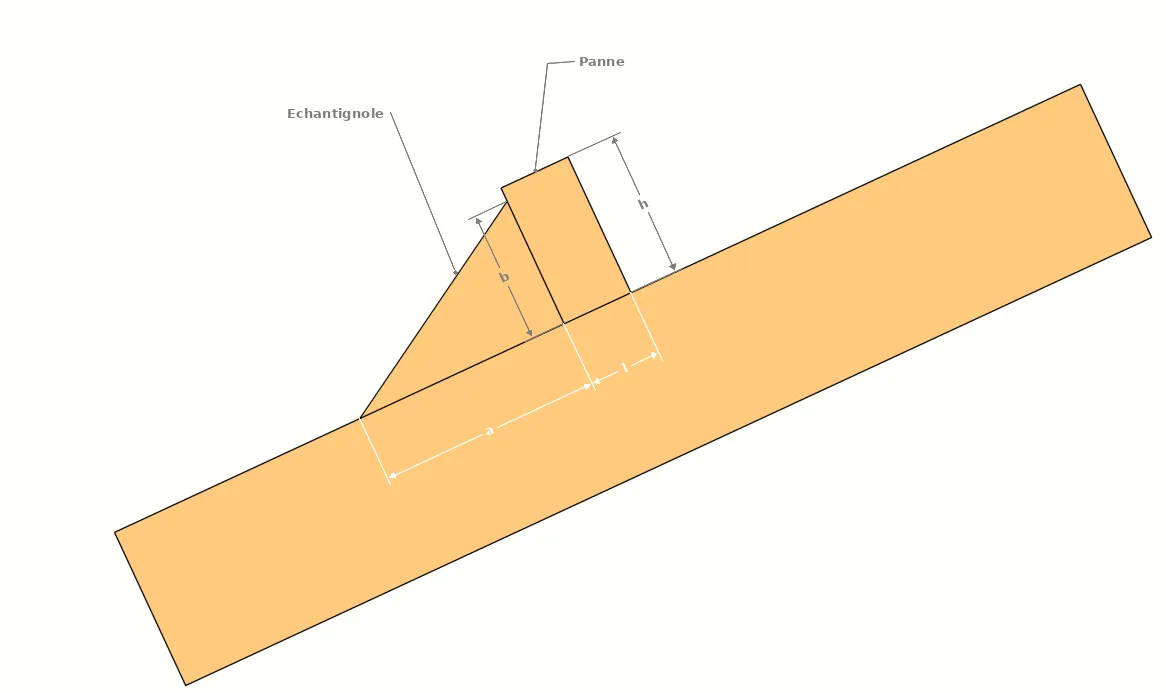

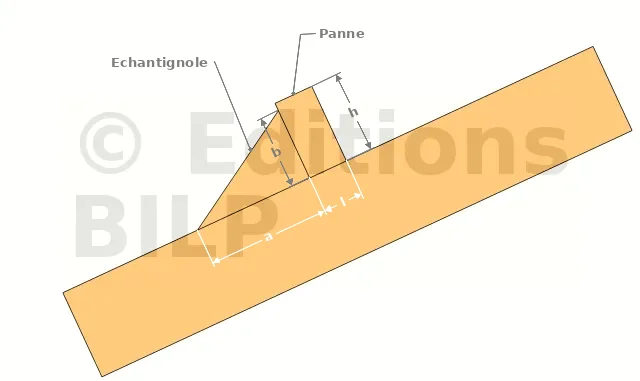

Echantignole pour panne à dévers
  • a : base de l’échantignole
  • b : hauteur de l’échantignole
  • h : hauteur de la panne
  • l : largeur de la panne

La base de l’échantignole est donnée par la formule suivante :

n= {h*1,33}

Pour ce qui est de la hauteur b de l’échantignole, elle doit respecter la condition {b<h}.

Dimensionnement d’une échantignole pour panne aplomb

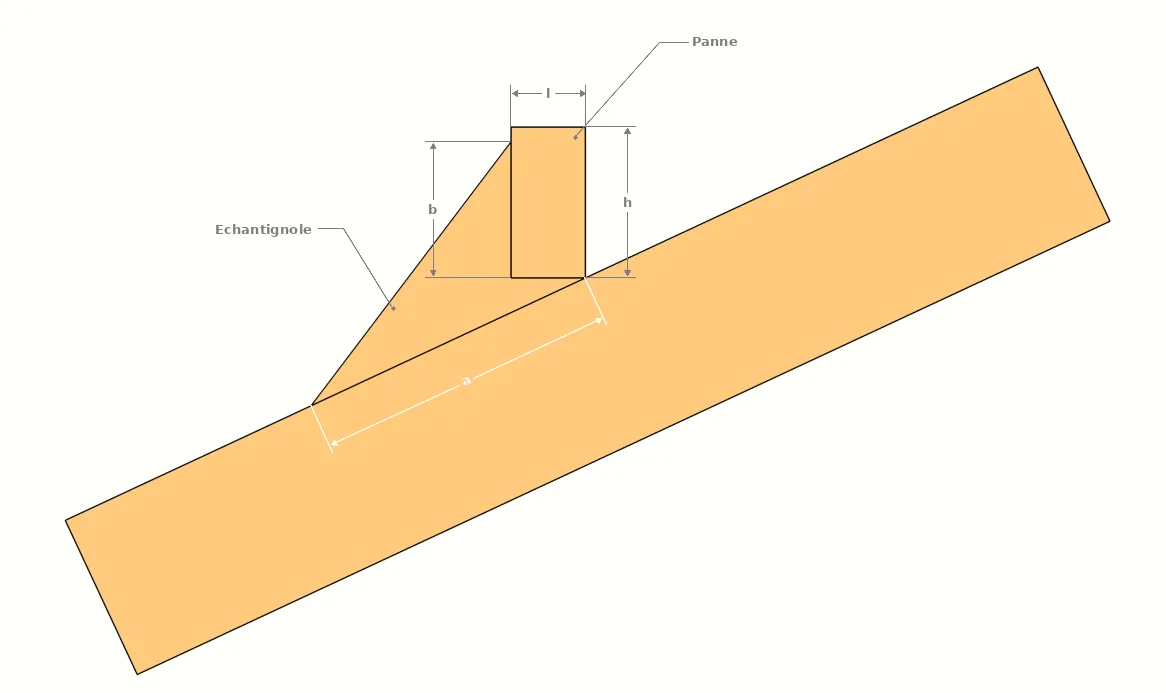

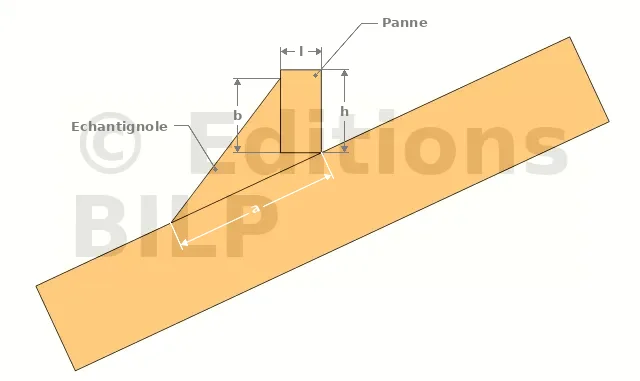

Echantignole pour panne aplomb
  • a : base de l’échantignole
  • b : hauteur de l’échantignole
  • h : hauteur de la panne
  • l : largeur de la panne

La base de l’échantignole est obtenue en réalisant le calcul suivant :
n= {h*1,33+l}

Comme pour le cas de l’échantignole pour panne à dévers, la hauteur de l’échantignole pour panne aplomb doit également respecter la condition {b<h}.
