Le positionnement d’une contrefiche

bruno

Voici un extrait gratuit du guide de construction :

La contrefiche est un élément de bois qui doit être positionné de façon inclinée.

Inclinaison de la contrefiche

En général, la contrefiche doit avoir une inclinaison supérieure ou égale à 45°. En dessous de cette valeur, la contrefiche ne pourra pas assurer son rôle et risque de porter préjudice à toute votre charpente.

Positionnement de la contrefiche dans une ferme

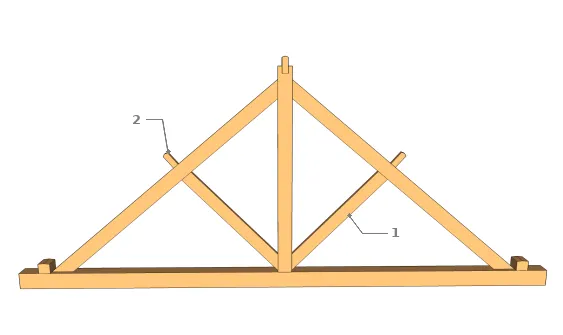

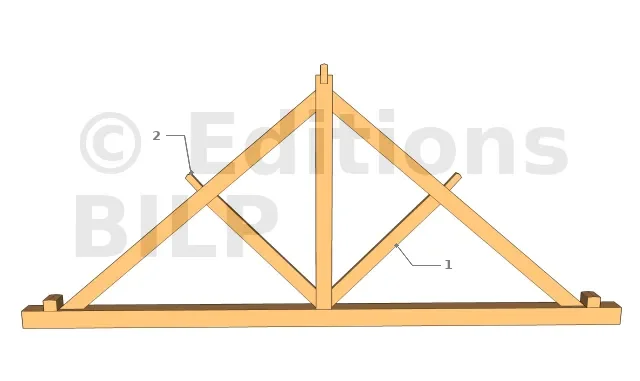

Contrefiche dans une ferme à une panne intermédiaire
  • 1 : Contrefiche
  • 2 : Panne intermédiaire

Dans une ferme, l’une des extrémités de la contrefiche est assemblée sur la partie basse du poinçon, au niveau de l’entrait, et l’autre extrémité devra être positionnée au-dessous de l’arbalétrier, au niveau de la panne intermédiaire.

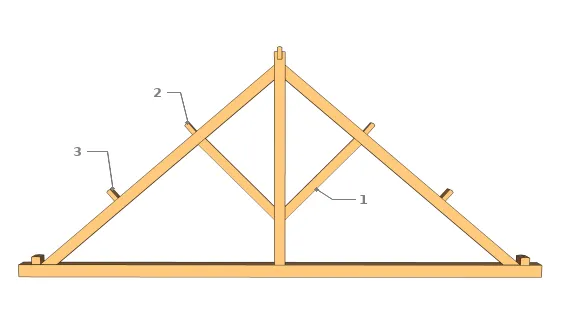

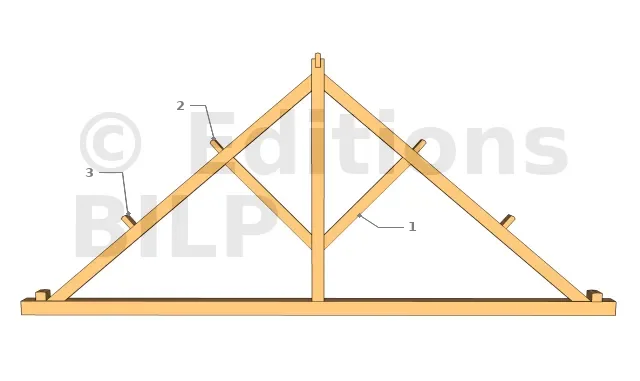

Contrefiche dans une ferme à deux pannes intermédiaires
  • 1 : Contrefiche
  • 2 : Première panne intermédiaire
  • 3 : Deuxième panne intermédiaire

Dans le cas où l’arbalétrier supporte deux pannes intermédiaires, la contrefiche sera positionnée sous la première panne, à savoir la panne qui va suivre le poinçon. Contrairement au cas précédent, dans ce cas ci, l’une des extrémités de la contrefiche ne se trouvera pas au niveau de la partie basse du poinçon mais un peu en hauteur.

La valeur de l’inclinaison de la contrefiche va donc dépendre de la position de la panne intermédiaire mais ne devra pas être en dessous de 45°.


Positionnement de la contrefiche dans une demi-ferme

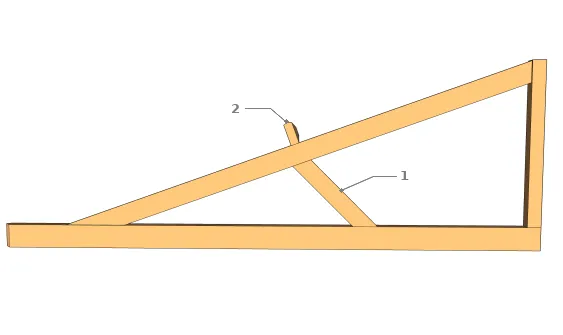

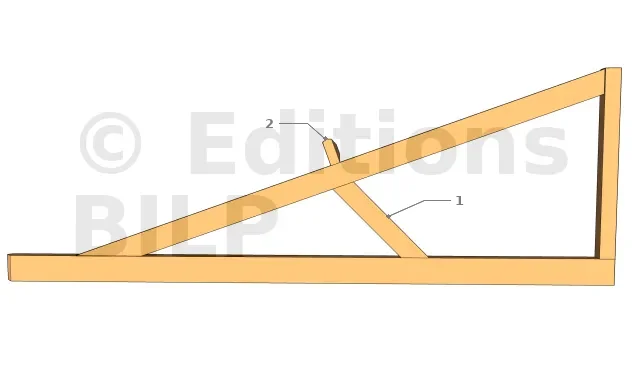

Contrefiche dans une demi-ferme
  • 1 : Contrefiche
  • 2 : Panne intermédiaire

Dans une demi-ferme, la contrefiche peut être positionnée de la même manière que dans une ferme, c’est-à-dire avec une extrémité au-dessous de l’arbalétrier et une autre au bas du poinçon. Cependant, si l’arbalétrier n’est pas très long, dispose d’une pente assez faible et s’il n’y a qu’une seule panne intermédiaire, la contrefiche pourra être décalée du poinçon et sera positionnée au niveau de l’entrait.

Positionnement de la contrefiche dans une ferme tronquée

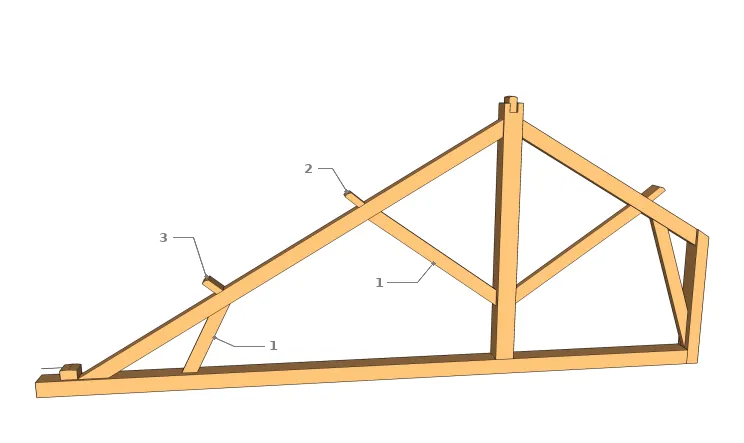

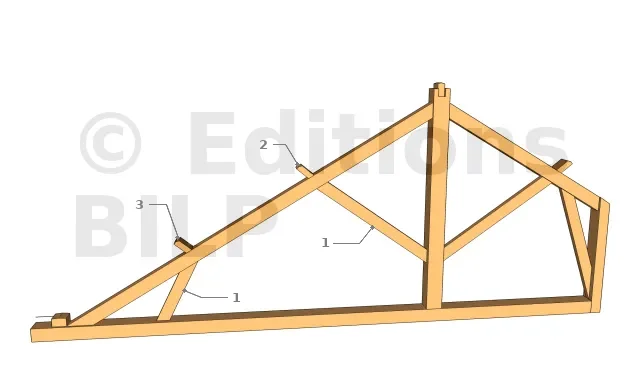

Contrefiche dans une ferme tronquée à deux pannes intermédiaires
  • 1 : Conterfiches
  • 2 : Première panne intermédiaire
  • 3 : Deuxième panne intermédiaire

Dans le cas d’une ferme tronquée avec un arbalétrier de très grande longueur qui supporte deux pannes intermédiaires, la contrefiche va être positionnée à l’une de ses extrémités sur l’entrait et à l’autre extrémité au-dessous de l’arbalétrier, au niveau de la deuxième panne intermédiaire.

Positionnement de la contrefiche dans un assemblage avec des poteaux

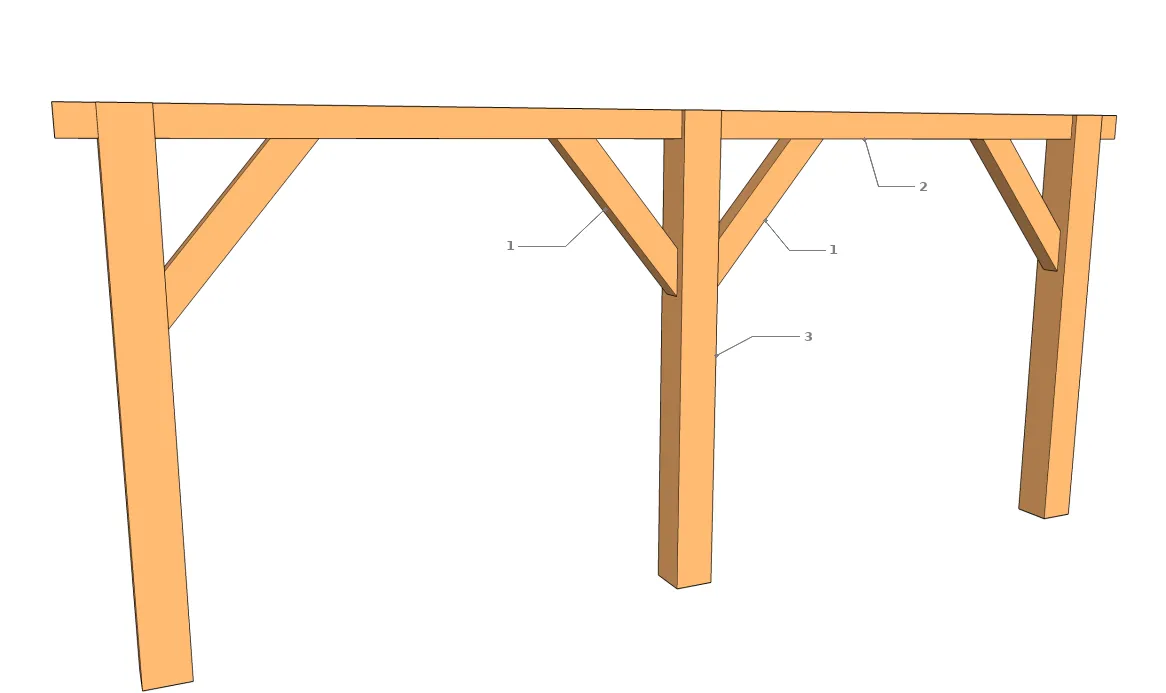

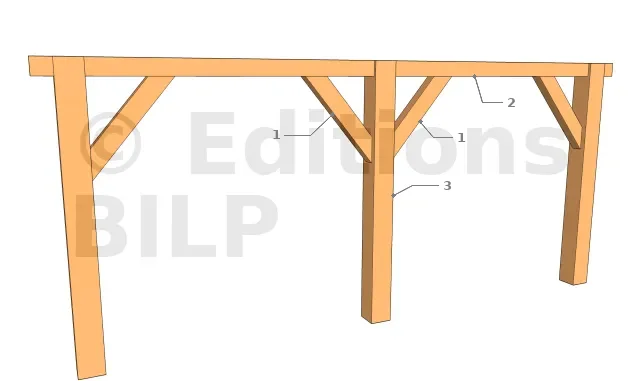

Contrefiche dans un assemblage avec des poteaux
  • 1 : Contrefiches
  • 2 : Panne sablière
  • 3 : Poteau

Dans le cas où la contrefiche est utilisée dans un assemblage de poteaux avec une panne sablière, la contrefiche va être positionnée au niveau du poteau à l’une de ses extrémités et au niveau de la panne à son autre extrémité.

[...]
