Calcul de l’action du vent sur les parois verticales

mardi 1er décembre 2020 Bruno, Yvan, john | 3

Cet outil de calcul permettra de déterminer la force exercée par le vent sur les faces (murs) de votre bâtiment selon sa situation géographique.

Connaître l’intensité de ces forces sera utile pour dimensionner les contreventements de la structure des murs et permettra de déterminer la force d’arrachement de la structure.

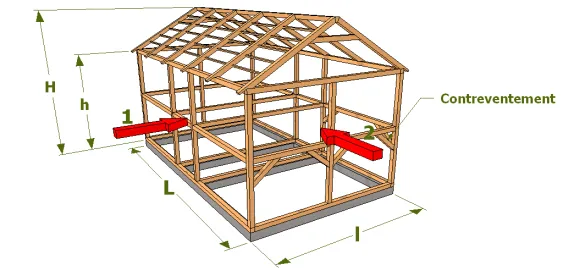

H : Hauteur jusqu’à la faîtière du bâtiment.
h : Hauteur jusqu’au chéneaux.
1 : Vent long pan (lorsque le vent souffle sur la longueur du bâtiment)
2 : Vent pignon (lorsque le vent souffle sur le côté pignon du bâtiment)
Le bâtiment est fermé lorsqu’il n’y a pas d’ouverture (porte et fenêtre) sur les parois

Situation géographique

Département (obligatoire)

Canton (obligatoire)

Type de bâtiment (obligatoire)

Zone de la construction (obligatoire)

Dimensions du bâtiment

Longueur L du bâtiment (m) (obligatoire)

Largeur l du bâtiment (m) (obligatoire)

Hauteur H du bâtiment (m) (obligatoire)

Hauteur h au chéneau (m) (obligatoire)

La hauteur du bâtiment jusqu'au chéneau<img width="100%" src="plugins/auto/calcbois/images/calc_action_vent_hauteur_a_chainaux.png">

Remplissez le formulaire ci-dessus puis cliquer sur [Calculer], les résultats seront affichés ici.

Vos commentaires

1.
eviter le basculement jardinières
FAVOT Martine 6 juin 2023 15:28

bonjour ,
j’ai une maison ossature bois avec une grande terrasse pour fermer la terrase et se protéger de la vue chez les voisins nous avons opter pour des grandes jardinières en bois 180x50x50 avec des claustras dernières : 2 claustras pleines et les autres ajourées ...pour éviter la prise au vent .
la longueur totale est de 15m .
les jardinières ont été installées , non remplies de terre (on attendait l’automne) , non fixées sur la terrasse .
fort cours de vent samedi 27 mai ....et 3 jardinières ont basculées
Les claustras sont vissées à l’arrière des jardinières en partant du sol
1 faut-il fixer les jardinières sur la terrasse ?
2 Est ce qu’une fois chargée il n’y aura plus de risque de basculement
Merci par avance de votre réponse.
bien cordialement
Martine Favot
2.
Calcul de l’action du vent sur les parois
CARTAUT FREDERIC 15 février 2022 16:14
bonjour, avec les résultats obtenus du "Calcul de l’action du vent sur les parois verticales", comment calculer le poids à rajouter à la construction. Merci d’avance pour votre réponse.
Mr Cartaut
- ^ Calcul de l’action du vent sur les parois john 16 février 2022 07:10

  Bonjour,

  Pour avoir les forces (POIDS) due au vent : supposons que nous avons un bâtiment de 5 x 3 m, c’est-à-dire long pan sur les 5 m et 3m sur le pignon, la hauteur du bâtiment est de 3 m.
  Nous avons obtenu 0.4 kN/m² sur le paroi face au vent avec un vent pignon et également 0.4 kN/m² avec un vent long pan, ce qui nous donne 40 daN/m².
  CALCUL :

  vent PIGNON : 40 daN/m² x 3 m (hauteur) x 3 m (largeur) / 2 = 180 daN ou 180 Kg ou 60 kg/m
  vent Long pan : 40 daN/m² x 3 m (hauteur) x 5 m (longueur) / 2 = 300 daN ou 300 Kg ou 100 kg/m
