Comme nous l’avons vu dans l’article concernant l’anatomie d’une charpente de toiture en pavillon, on distingue 3 types de charpentes qui vont de la charpente simple à la charpente très compliquée.
Le montage que nous allons voir ici est le montage de la charpente en pavillon avec faux entraits (type 2), qui est une charpente légèrement compliquée. Pour faciliter le montage, nous allons procéder par étapes.
Vue 3d
Préparer tous les éléments de la charpente
Pour cette étape, il vous suffit de vous référer à l’article concernant la préparation des éléments d’une charpente de toiture.
Vue 3d
Préparer le poinçon et les arêtiers

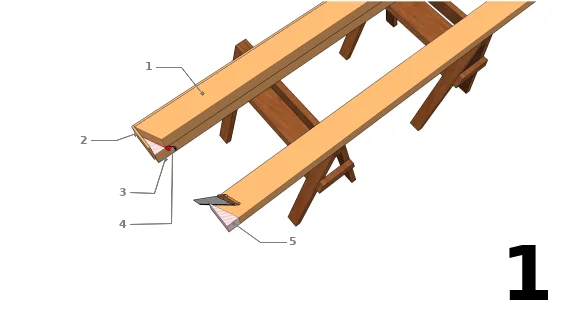

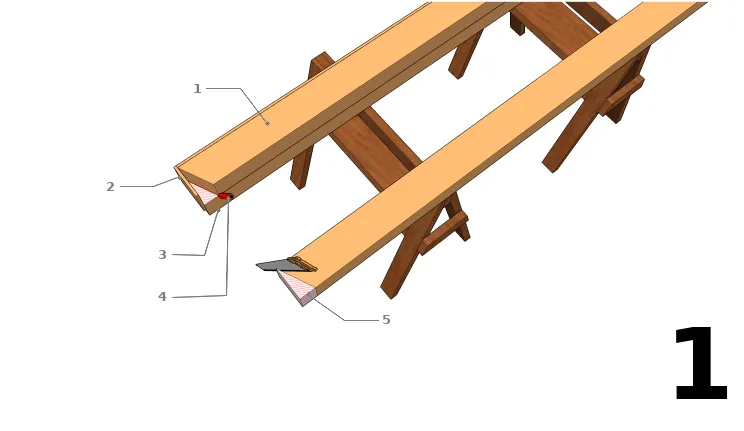

- 1 : Réaliser les entailles au bas du poinçon. Ce dernier sera assemblé aux faux entraits par moisement.

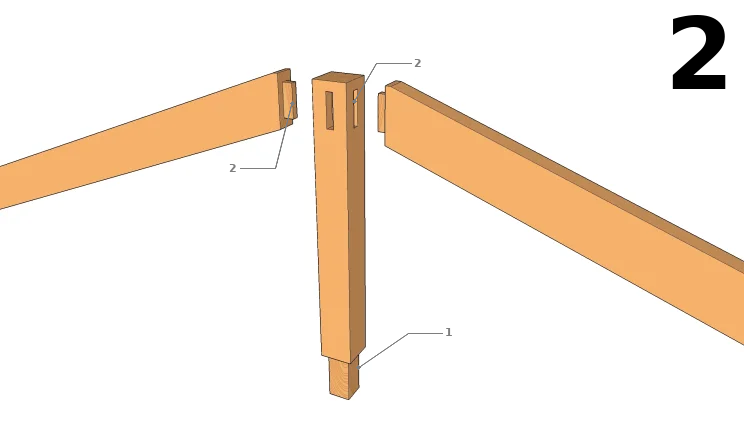

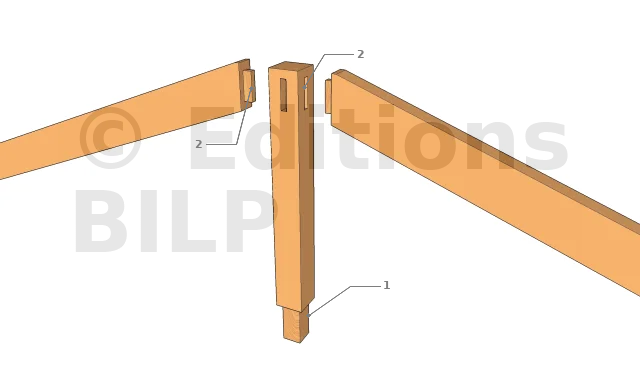

- 2 : Préparer la partie haute du poinçon et des arêtiers qui seront assemblés par tenon mortaise. Pour la réalisation d’un assemblage en tenon mortaise, voir cet article. La fixation des arêtiers au poinçon peut également se faire par boulonnage ou par vissage.
Vue 3d
Assembler et fixer les éléments constituant la ferme principale

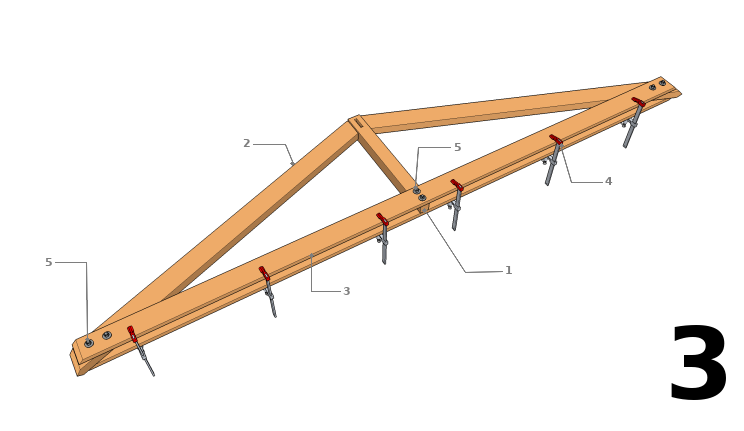

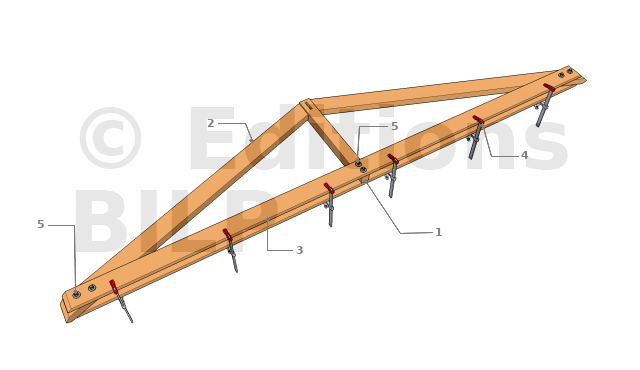

- 1 : Poser le poinçon sur le faux entrait
- 2 : Poser les arêtiers de chaque côté. L’une des extrémités de chaque arêtier étant fixée au niveau de la tête du poinçon tandis que l’autre est au niveau du faux entrait.
- 3 : Poser le deuxième faux entrait
- 4 : Utiliser des serre-joints pour vous assurer que les éléments ne bougent pas pendant la fixation.

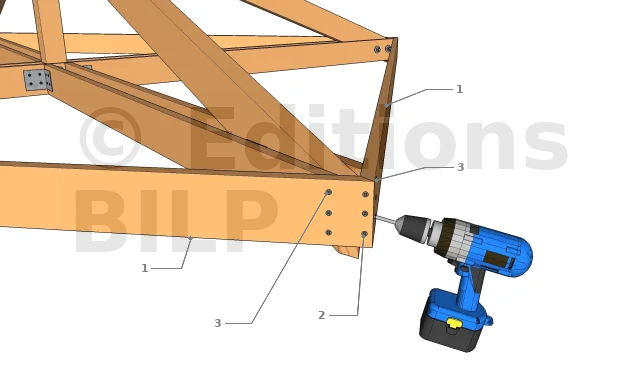

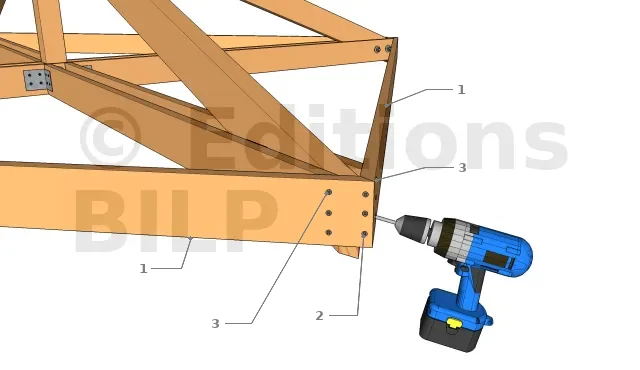

- 5 : Fixer les faux entraits, aux extrémités et au niveau du poinçon, par boulonnage.
Une fois la ferme assemblée et fixée, vous pourrez la relever.
Vue 3d
Fixer les arêtiers et les faux entraits secondaires

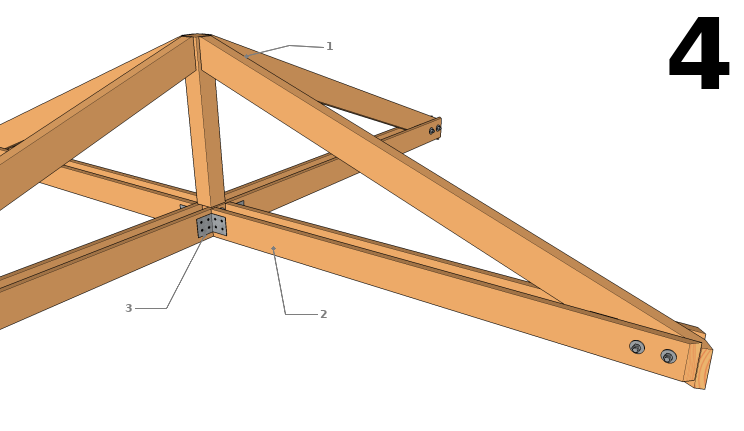

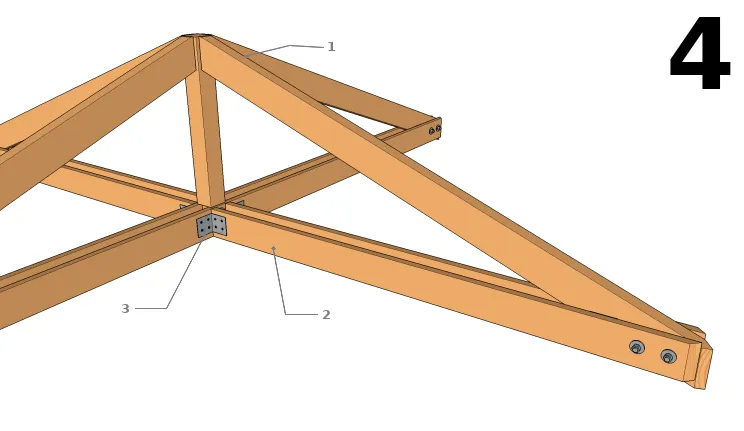

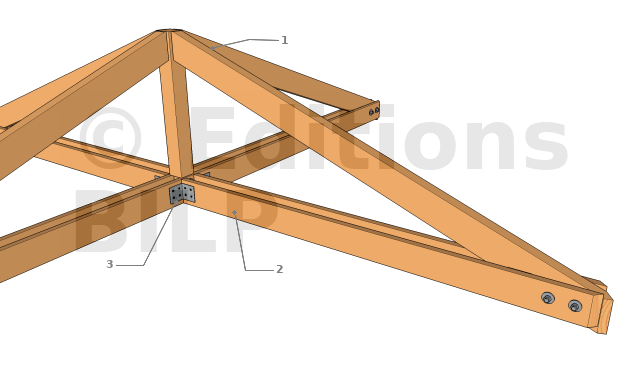

- 1 : Fixer les arêtiers de chaque côté à la tête du poinçon par tenon mortaise
- 2 : Poser les faux entraits secondaires.
- 3 : Fixer les faux entraits secondaires aux faux entraits principaux par des équerres métalliques qui sont vissées ou clouées aux faux entraits
- 4 : Fixer les arêtiers aux faux entraits secondaires par boulonnage
Vue 3d
Assembler et fixer les traverses

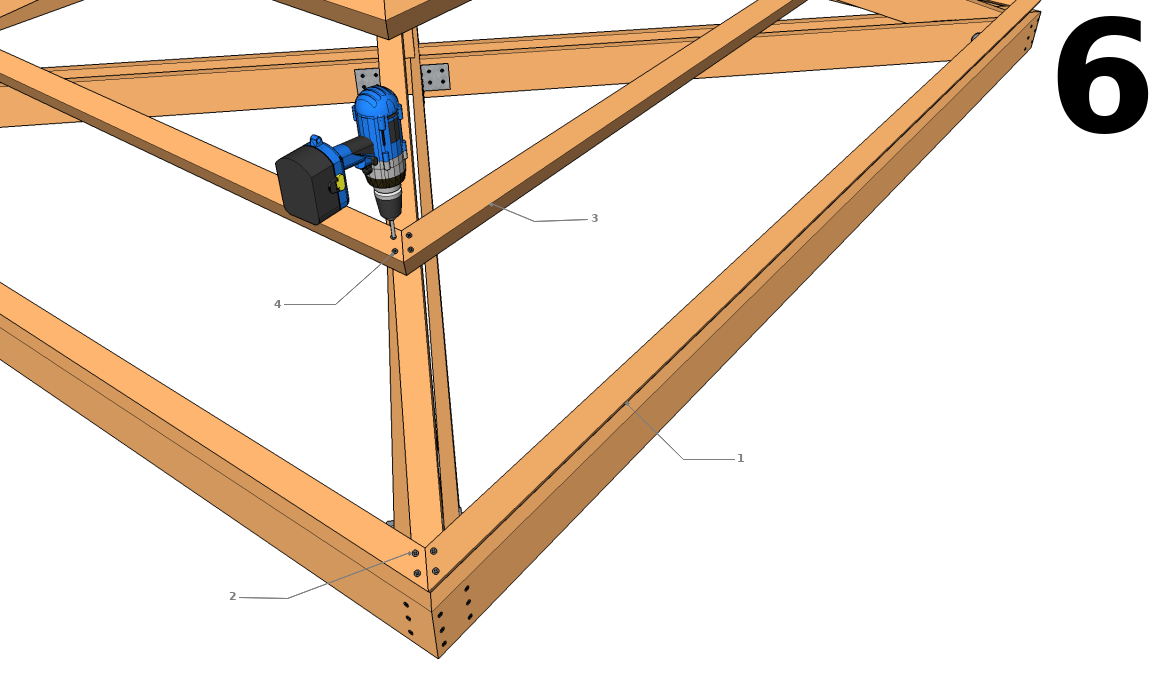

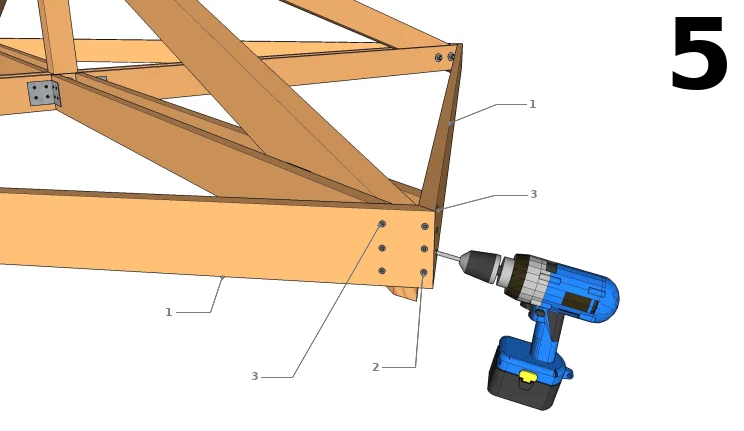

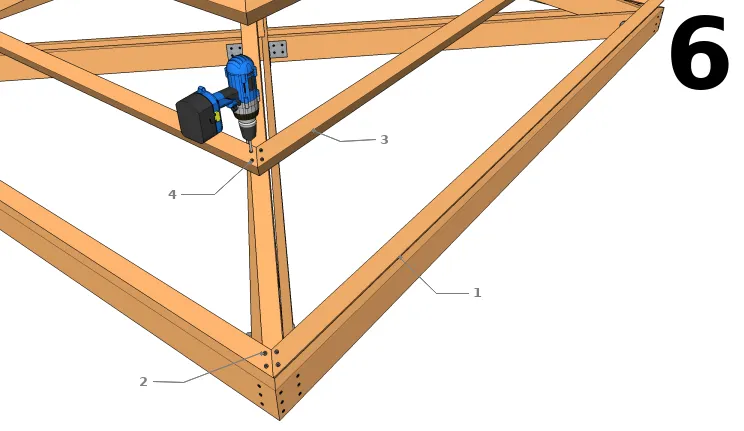

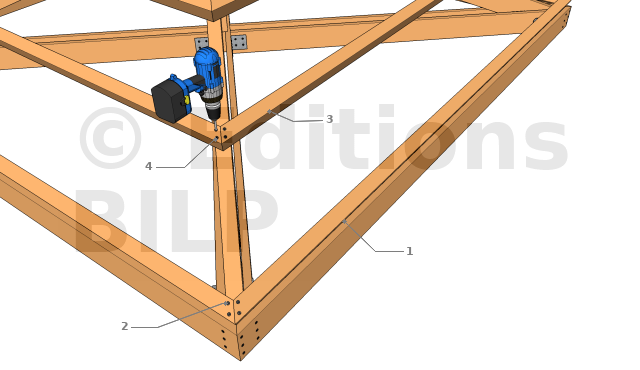

- 1 : Poser les traverses en vous assurant qu’elles forment un angle droit au niveau des extrémités des faux entraits
- 2 : Fixer les traverses entre elles au niveau de l’angle droit par des vis, des clous ou des tire-fonds
- 3 : Fixer les traverses aux faux entraits, toujours par vissage, par clouage ou par des tire-fonds
Vue 3d
Poser et fixer les chevrons
- 1 : Poser les chevrons sur les traverses
- 2 : Fixer les chevrons sur les traverses par vissage ou par clouage
- 3 : Poser les chevrons sur les arêtiers
- 4 : Fixer les chevrons aux arêtiers par des vis ou des clous
[...]
...Il y a une suite !
