Hypothèses de calcul
Les données dans notre exemple sont toujours maintenues pour les calculs et la vérification.
Caractéristiques du poinçon

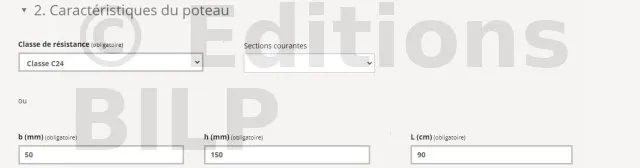

- Le bois utilisé est un bois résineux de classe C24 avec une section 50mm(b) x 150mm(h) et une longueur (L) de 90cm.
- Le local sera utilisé comme un carport d’où le choix de la classe de service dans l’outil qui est la classe 2 ( En extérieur et sous abris).
- L’ouvrage est placé à 300m d’altitude.
Charge sur le poinçon
Suite à l’article Etape 2 : Détermination des charges sur la toiture, nous avons :
- charge permanente Ge = (18 + 8) daN/m²
- surcharge S = 50 daN/m²

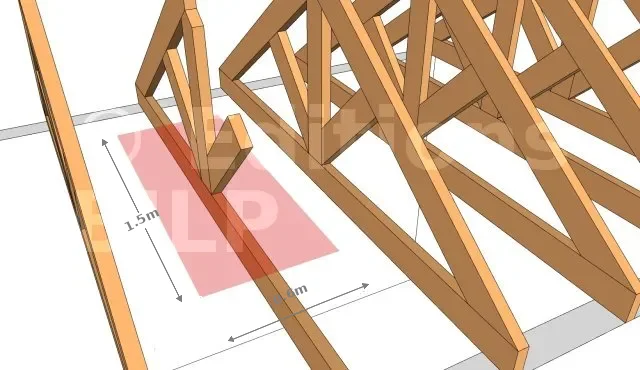

- surface (A) de la toiture supportée par le poinçon :
avec e l’entraxe des fermettes et L la longueur des fermettes.
Pour obtenir la charge ponctuelle reprise par le poinçon, il faut calculer la combinaison d’action la plus défavorable multipliée par la surface de la toiture supportée par le poinçon.
Combinaison d’action la plus défavorable :
La combinaison d’action est déterminée par la formule
,
.
Pour l’utilisation de l’outil Vérification et calcul d’un poteau, il y a deux alternatives : soit en utilisant
en
, soit en insérant à la fois
[m²],
[daN/m²] et
[daN/m²]. C’est la première alternative que nous allons utiliser.

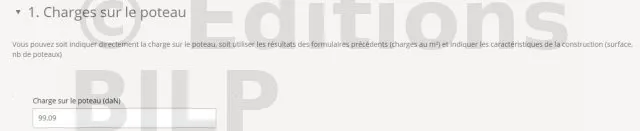

On introduira cette valeur de N dans la cellule « charge sur le poteau » de l’outil Vérification et calcul d’un poteau.
Calcul sur l’outil vérification d’un poteau

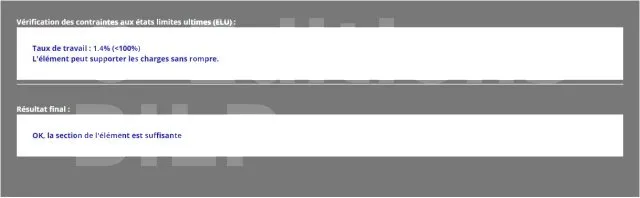

Le taux de travail du POINÇON est de 1,4% soit 0,014 qui est largement inférieur à 1. Donc la pièce est surdimensionnée. De ce fait, la section peut encore être diminuée. Toutefois, nous allons garder ces dimensions pour uniformiser toutes les sections des éléments de la ferme.
Ce n’est qu’une exemple, dans l’article Interprétation des résultats , nous allons développer d’autres hypothèses afin d’optimiser aux mieux les sections.
[...]
